RT600 BootROM RM解析 (7)

RT600 RM CH41：RT6xx 非安全BootROM (7)

如何通过runBootloader调用ROM API！

41.11 调用 ROM 的 API

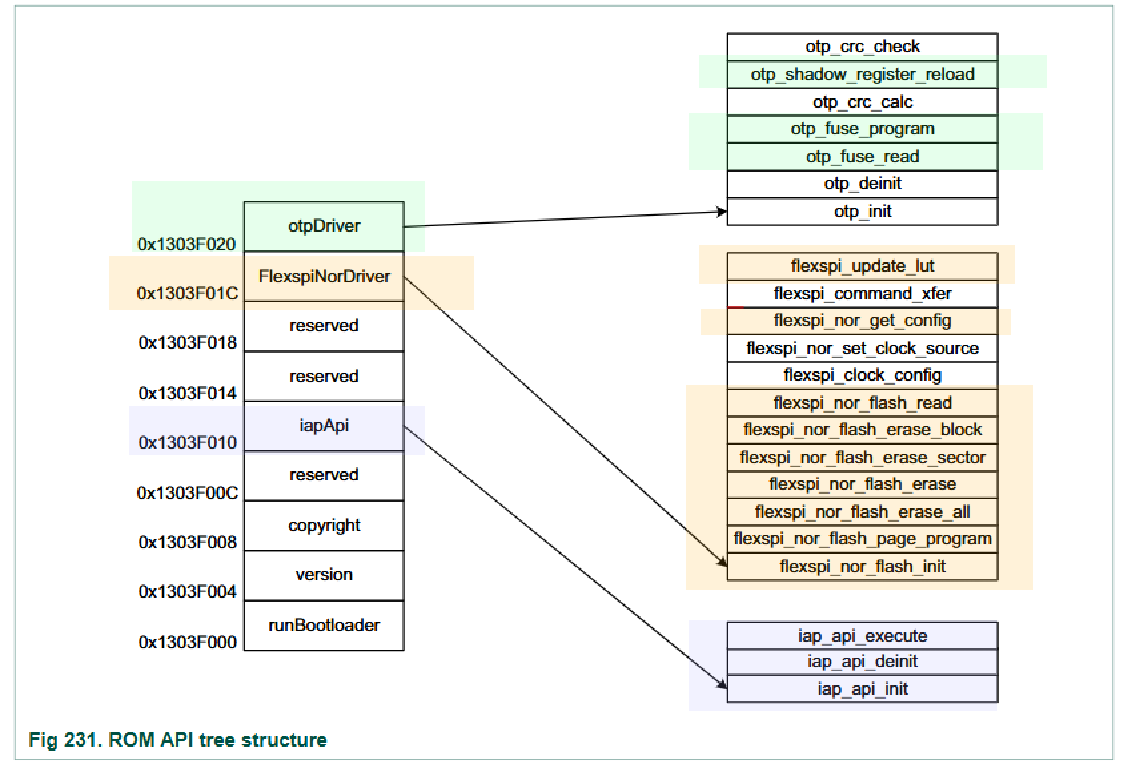

ROM 提供了一个 runBootloader API，用户应用程序可通过该 API 使用指定的boot参数调用 ROM。runBootloader API 的 ROM 地址如图 231 所示。

runBootloader 的原型如下。用户应用程序可传递一个包含引导模式选项的参数：

void runBootloader (void *arg)

用户应用程序boot模式选项的定义如下：

typedef struct _user_app_boot_invoke_option
{
    union{
        struct
        {
            uint32_t reserved : 8;
			uint32_t boot_image_index : 4;
			uint32_t instance : 4;
			uint32_t boot_interface : 4;
			uint32_t mode : 4;
			uint32_t tag : 8;
        }B;
		uint32_t U;
	}option;
} user_app_boot_invoke_option_t;

user_app_boot_invoke_option_t 的描述如下表 1105 所示。

表 1105. 用户应用程序引导选项

偏移字段	[31:24] TAG	描述
[31:24]	TAG	必须为 ‘0xEB’
[23:20]	引导模式	0：主引导模式 1：ISP 引导
[19:16]	引导接口	0：USART 1：I2C 2：SPI 3：USB HID 4：FlexSPI 7：SD 8：MMC
[15:12]	引导实例	0 或 1；仅当引导接口为 SD 或 MMC 时使用该实例，其他接口忽略
[11:08]	FlexSPI 引导镜像索引	适用于 FlexSPI NOR 闪存的 FlexSPI 引导镜像索引
[07:00]	保留	保留

用户应用程序可使用的详细引导选项组合如下表 1106 所示。

表 1106. 用户应用程序可使用的详细引导选项

Tag [31:24]	引导模式 [23:20]	接口 [19:16]	实例 [15:12]	FlexSPI 引导镜像索引	保留 [07:00]	组合	引导操作
0xEB	0	0	X	X	X	0xEB00XXXX	串行主引导：USART
0xEB	1	1	X	X	X	0xEB01XXXX	串行主引导：I2C
0xEB	1	2	X	X	X	0xEB02XXXX	串行主引导：SPI
0xEB	1	3	X	X	X	0xEB03XXXX	串行主引导：USB HID
0xEB	0	4	0	X	X	0xEB04X0XX	主引导：FlexSPI：引导镜像 0
0xEB	0	4	1	X	X	0xEB04X1XX	主引导：FlexSPI：引导镜像 1
0xEB	0	7	0	X	X	0xEB070XXX	主引导：SD（实例 0）
0xEB	0	7	1	X	X	0xEB071XXX	主引导：SD（实例 1）
0xEB	0	8	0	X	X	0xEB080XXX	主引导：MMC（实例 0）
0xEB	0	8	1	X	X	0xEB081XXX	主引导：MMC（实例 1）
0xEB	1	0	X	X	X	0xEB10XXXX	ISP 引导：USART
0xEB	1	1	X	X	X	0xEB11XXXX	ISP 引导：I2C
0xEB	1	2	X	X	X	0xEB12XXXX	ISP 引导：SPI
0xEB	1	3	X	X	X	0xEB13XXXX	ISP 引导：HID

以下示例展示了用户应用程序如何使用该 API 调用 ROM。 示例 1：

user_app_boot_invoke_option_t boot_options = {0};
boot_options.option.B.tag = 0xeb;
boot_options.option.B.mode = 0x1;
boot_options.option.B.boot_interface = 0x2;
runBootloader((void*)&boot_options); // 调用此函数后，系统将复位并以SPI接口进入ISP模式运行

示例 2：

user_app_boot_invoke_option_t boot_options = {0};
boot_options.option.B.tag = 0xeb;
boot_options.option.B.mode = 0x0;
boot_options.option.B.boot_interface = 0x4;
boot_options.option.B.boot_image_index = 0x0;
runBootloader((void*)&boot_options); // 调用此函数后，系统将复位并通过FLEXSPI接口引导镜像0

41.12 附录

本章引用的补充信息。 表 1107. Get property

属性标签	标签详细信息
kPropertyTag_BootloaderVersion = 0x01	引导程序版本
kPropertyTag_AvailablePeripherals = 0x02	ISP 模式可用外设
kPropertyTag_AvailableCommands = 0x07	ISP 模式可用命令
kPropertyTag_MaxPacketSize = 0x0B	每次传输的 ISP 最大数据包大小
kPropertyTag_RAMSizeInBytes = 0x0F	设备 RAM 大小（字节）
kPropertyTag_SystemDeviceId = 0x10	设备系统设备 ID
kPropertyTag_SecurityState = 0x11	设备安全状态
kPropertyTag_UniqueDeviceId = 0x12	唯一设备 ID
kPropertyTag_TargetVersion = 0x18	目标版本号，返回芯片版本和 ROM 版本，该属性的描述见下文注释
kPropertyTag_ExternalMemoryAttributes = 0x19	外部存储器属性

注释：目标版本属性： 针对属性 ID 0x18，ROM 引导程序返回的目标版本号由三个字段组成，以 “.” 分隔，目标版本以字母 “T” 为前缀，格式为 T < 主版本。次版本。修订版 >；

例如 T2.0.2。 主版本和次版本对应芯片版本的主值和次值，修订版字段对应引导 ROM 的修订版。如果芯片未应用 ROM 补丁，则 ROM 在修订版字段返回 “0”，否则返回有效的 ROM 补丁版本。

表 1108. Set property

属性标签	标签详细信息
kPropertyTag_IrqNotifierPin = 0x1C	进入 ISP 模式中断服务程序时设置引脚通知器
