2025-05-20发表NXP / RT600 / BootROM27 分钟读完 (大约3988个字)

RT600 BootROM RM解析 (6)

RT600 RM CH41：RT6xx 非安全BootROM (6)

FlexSPI Driver的API详解！

41.10 FlexSPI 闪存驱动 API

41.10.1 如何阅读本节

所有器件均提供基于 ROM 的 FlexSPI 闪存驱动 API。

41.10.2 功能

用于识别外部串行闪存设备的 API
用于向外部串行闪存设备编程数据或从中读取数据的 API
用于部分或完全擦除外部串行闪存设备的 API

41.10.3 概述

基于 ROM 的 FlexSPI 闪存驱动 API 集包含多个独立 API，以减少在 RT6xx 器件上启用外部闪存支持的工作量。借助这些 API，支持市场上大多数串行 NOR 闪存设备，包括但不限于：

支持 JESD216 标准或更高版本的串行 NOR 闪存设备
HyperFLASH 设备
Micron Xcella Flash 设备
Macronix OctaFlash 设备
Adesto EcoXiP Flash 设备

注意

HyperFLASH 是 Cypress 或 ISSI 的符合 HyperBus 标准的闪存设备。
Xcella 是 Xcella 联盟的商标。
OctaFlash 是 Macronix Octal Flash 的商标。
EcoXiP 是 Adesto Octal Flash 的商标。

41.10.3.1 FlexSPI 驱动 API 位置

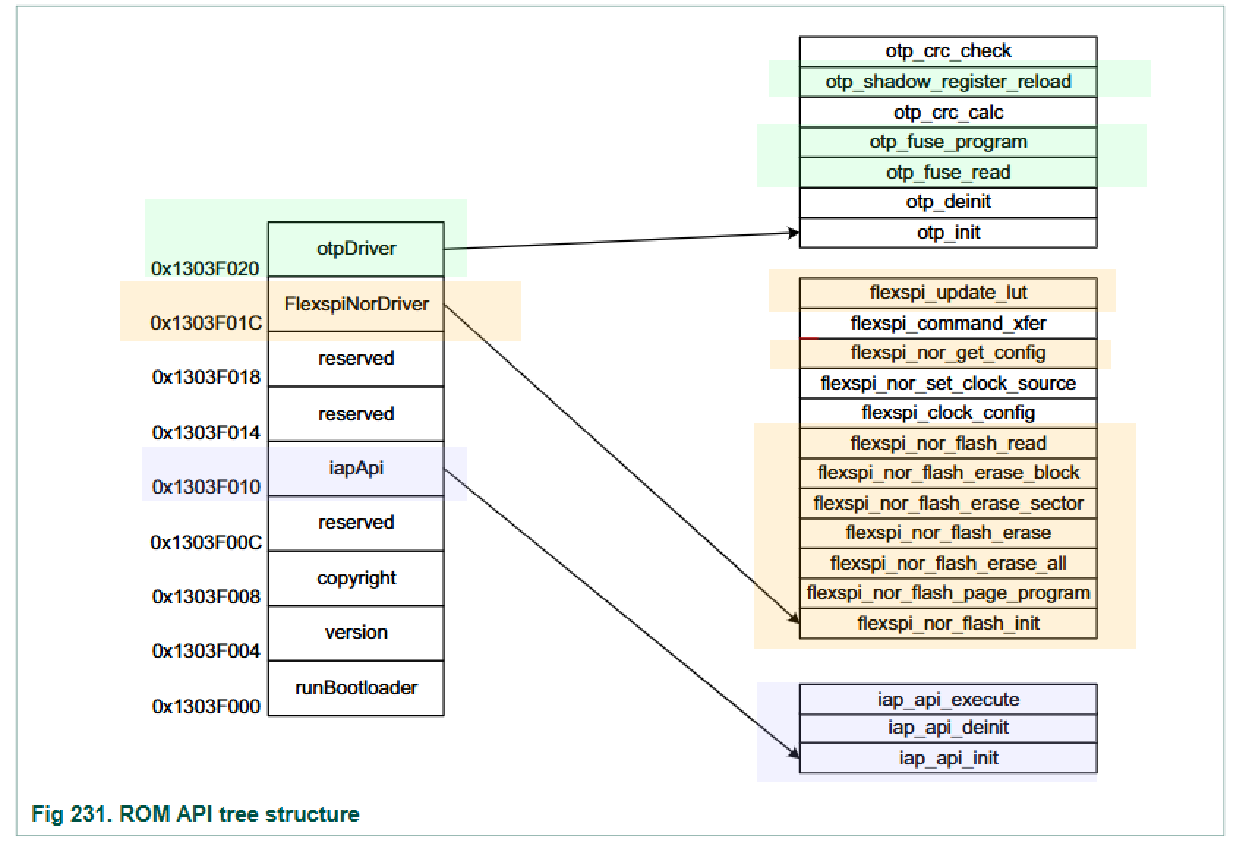

FlexSPI 驱动 API 的位置见图 231。

41.10.4 FlexSPI 闪存驱动 API

FlexSPI 闪存驱动 API 提供简化用户应用中闪存编程工作的功能。ROM API 的详细信息见下一节。

表 1088. FlexSPI 闪存驱动 API 列表

函数原型	API 描述	章节
status_t `flexspi_nor_flash_init`(uint32_t instance, flexspi_nor_config_t *config);	初始化 FlexSPI 控制器	41.10.4.1
status_t `flexspi_nor_flash_page_program`(uint32_t instance, flexspi_nor_config_t config, uint32_t dstAddr, const uint32_t src);	向指定闪存地址编程数据	41.10.4.2
status_t `flexspi_nor_flash_erase_all`(uint32_t instance, flexspi_nor_config_t *config);	擦除整个闪存	41.10.4.3
status_t `flexspi_nor_flash_erase`(uint32_t instance, flexspi_nor_config_t *config, uint32_t start, uint32_t length);	擦除指定闪存区域	41.10.4.4

表 1088. FlexSPI 闪存驱动 API 列表（续）

函数原型	API 描述	章节
status_t `flexspi_nor_flash_erase_sector`(uint32_t instance, flexspi_nor_config_t *config, uint32_t address);	擦除指定闪存扇区	41.10.4.5
status_t `flexspi_nor_flash_erase_block`(uint32_t instance, flexspi_nor_config_t *config, uint32_t address);	擦除指定闪存块	41.10.4.6
status_t `flexspi_nor_flash_read`(uint32_t instance, flexspi_nor_config_t config, uint32_t dst, uint32_t start, uint32_t bytes);	从指定起始地址读取固定长度的数据	41.10.4.7
void `flexspi_clock_config`(uint32_t instance, uint32_t freqOption, uint32_t sampleClkMode);	配置 FlexSPI 时钟频率和数据采样模式	41.10.4.8
status_t `flexspi_nor_set_clock_source`(uint32_t clockSource);	选择 FlexSPI 时钟源	41.10.4.9
status_t `flexspi_nor_get_config`(uint32_t instance, flexspi_nor_config_t config, serial_nor_config_option_t option);	从外部闪存获取闪存配置	41.10.4.10
status_t `flexspi_command_xfer` (uint32_t instance, flexspi_xfer_t *xfer)	传输 FlexSPI 命令	41.10.4.11
status_t `flexspi_update_lut` (uint32_t instance, uint32_t seqIndex, const uint32_t *lutBase, uint32_t seqNumber)	更新 FlexSPI 查找表	41.10.4.12

41.10.4.1 flexspi_nor_flash_init

此例程根据参数 0 和参数 1 中指定的参数初始化 FlexSPI 控制器。

表 1089. flexspi_nor_flash_init API

例程	flexspi_nor_flash_init
原型	status_t `flexspi_nor_flash_init`(uint32_t instance, flexspi_nor_config_t *config);
输入参数	参数 0：FlexSPI 控制器实例，仅支持 0 参数 1：闪存配置块FCB
结果	错误代码：0 = 无错误。参见表 1104 “闪存 API 的返回和错误代码”。
描述	使用参数 1 指向的参数配置 FlexSPI 控制器。

41.10.4.1.1 参数 0：FlexSPI 控制器实例

这是 FlexSPI 的实例号，仅支持 0。

41.10.4.1.2 参数 1：闪存配置块缓冲区

该参数指向闪存配置块 (FCB)，其中包含与外部闪存设备相关的参数，例如闪存大小、页大小、扇区大小。flexspi_nor_config_t 的详细信息见 表 1001。

41.10.4.2 flexspi_nor_flash_page_program

表 1090. flexspi_nor_flash_page_program API

例程	flexspi_nor_flash_page_program
原型	status_t `flexspi_nor_flash_page_program`(uint32_t instance, flexspi_nor_config_t config, uint32_t dstAddr, const uint32_t src);
输入参数	参数 0：FlexSPI 控制器实例参数 1：闪存配置块参数 2：要编程的目标地址参数 3：要编程的数据。注意：该参数必须指向字对齐的地址。
结果	错误代码：0 = 无错误。参见表 1104 “闪存 API 的返回和错误代码”。
描述	向指定的目标地址编程数据

41.10.4.3 flexspi_nor_flash_erase_all

表 1091. flexspi_nor_flash_erase_all API

例程	flexspi_nor_flash_erase_all
原型	status_t `flexspi_nor_flash_erase_all`(uint32_t instance, flexspi_nor_config_t *config);
输入参数	参数 0：FlexSPI 控制器实例，仅支持 0 参数 1：闪存配置块
结果	错误代码：0 = 无错误。参见表 1104 “闪存 API 的返回和错误代码”。
描述	擦除整个外部闪存

41.10.4.4 flexspi_nor_flash_erase

表 1092. flexspi_nor_flash_erase API

例程	flexspi_nor_flash_erase API
原型	status_t `flexspi_nor_flash_erase`(uint32_t instance, flexspi_nor_config_t *config, uint32_t start, uint32_t length);
输入参数	参数 0：FlexSPI 控制器实例，仅支持 0 参数 1：闪存配置块参数 2：要擦除的起始地址参数 3：要擦除的长度
结果	错误代码：0 = 无错误。参见表 1104 “闪存 API 的返回和错误代码”。
描述	擦除指定的闪存区域

41.10.4.5 flexspi_nor_flash_erase_sector

表 1093. flexspi_nor_flash_erase_sector API

例程	flexspi_nor_flash_erase_sector API
原型	status_t `flexspi_nor_flash_erase_sector`(uint32_t instance, flexspi_nor_config_t *config, uint32_t address);
输入参数	参数 0：FlexSPI 控制器实例，仅支持 0 参数 1：闪存配置块参数 2：要擦除的扇区地址
结果	错误代码：0 = 无错误。参见表 1104 “闪存 API 的返回和错误代码”。
描述	擦除一个指定扇区

41.10.4.6 flexspi_nor_flash_erase_block

表 1094. flexspi_nor_flash_erase_block

例程	flexspi_nor_flash_erase_block
原型	status_t `flexspi_nor_flash_erase_block`(uint32_t instance, flexspi_nor_config_t *config, uint32_t address);
输入参数	参数 0：FlexSPI 控制器实例，仅支持 0 参数 1：闪存配置块参数 2：要擦除的块地址
结果	错误代码：0 = 无错误。参见表 1104 “闪存 API 的返回和错误代码”。
描述	擦除一个指定块

41.10.4.7 flexspi_nor_flash_read

表 1095. flexspi_nor_flash_read

例程	flexspi_nor_flash_read
原型	status_t `flexspi_nor_flash_read`(uint32_t instance, flexspi_nor_config_t config, uint32_t dst, uint32_t start, uint32_t bytes)
输入参数	参数 0：FlexSPI 控制器实例，仅支持 0 参数 1：闪存配置块参数 2：用于存储读取数据的缓冲区地址参数 3：读取地址参数 4：读取大小
结果	错误代码：0 = 无错误。参见表 1104 “闪存 API 的返回和错误代码”。
描述	用于从 FlexSPI NOR 闪存读取数据

41.10.4.8 flexspi_clock_config

表 1096. flexspi_clock_config

例程	flexspi_clock_config
原型	void `flexspi_clock_config`(uint32_t instance, uint32_t freqOption, uint32_t sampleClkMode)
输入参数	参数 0：FlexSPI 控制器实例，仅支持 0 参数 1：FlexSPI 接口时钟频率选择参数 2：FlexSPI 控制器数据采样模式
结果	错误代码：0 = 无错误。参见表 1104 “闪存 API 的返回和错误代码”。
描述	用于配置 FlexSPI 接口的时钟频率和数据采样模式

41.10.4.8.1 参数 0：FlexSPI 控制器实例

这是 FlexSPI 的实例号，仅支持 0。

41.10.4.8.2 参数 1：FlexSPI 接口时钟频率选择

用于选择 FlexSPI SPI 工作时钟，可能的选项如下：

kFlexSpiSerialClk_30MHz = 1,
kFlexSpiSerialClk_50MHz = 2,
kFlexSpiSerialClk_60MHz = 3,
kFlexSpiSerialClk_80MHz = 4,
kFlexSpiSerialClk_100MHz = 5,
kFlexSpiSerialClk_120MHz = 6,
kFlexSpiSerialClk_133MHz = 7,
kFlexSpiSerialClk_166MHz = 8,
kFlexSpiSerialClk_200MHz = 9

41.10.4.8.3 参数 2：FlexSPI 控制器数据采样模式

用于选择 FlexSPI 接口数据采样模式，可能的选项如下：

kFlexSpiClk_SDR, //!<单数据速率 (SDR) 模式的时钟配置
kFlexSpiClk_DDR, //!<双倍数据速率 (DDR) 模式的时钟配置

41.10.4.9 flexspi_nor_set_clock_source

表 1097. flexspi_nor_set_clock_source

例程	flexspi_nor_set_clock_source
原型	status_t `flexspi_nor_set_clock_source`(uint32_t clockSource)
输入参数	参数 0：FlexSPI 接口的时钟源
结果	错误代码：0 = 无错误。参见表 1104 “闪存 API 的返回和错误代码”。
描述	仅用于选择 FlexSPI 接口的时钟源，不进行其他配置

41.10.4.9.1 参数 0：FlexSPI 接口时钟源选择

FlexSPI 接口的时钟源选择如下：

kFlexspiClockSrc_MainClk = 0（主时钟）、
kFlexspiClockSrc_MainPllClk（主 PLL 时钟）、
kFlexspiClockSrc_Aux0PllClk（辅助 0 PLL 时钟）、
kFlexspiClockSrc_48M_Clk（48MHz 时钟）、
kFlexspiClockSrc_Aux1PllClk（辅助 1 PLL 时钟）

41.10.4.10 flexspi_nor_get_config

表 1098. flexspi_nor_get_config

例程	flexspi_nor_get_config
原型	status_t `flexspi_nor_get_config`(uint32_t instance, flexspi_nor_config_t config, serial_nor_config_option_t option);
输入参数	参数 0：FlexSPI 控制器实例，仅支持 0 参数 1：闪存配置块参数 2：闪存配置选项块
结果	错误代码：0 = 无错误。参见表 1104 “闪存 API 的返回和错误代码”。
描述	探测闪存设备是否存在，并根据从闪存设备读取的参数生成闪存配置块。

41.10.4.10.1 参数 0：FlexSPI 控制器实例

这是 FlexSPI 的实例号，仅支持 0。

41.10.4.10.2 参数 1：闪存配置块

该参数指向闪存配置块 (FCB)，其中包含与外部闪存设备相关的参数，例如闪存大小、页大小、扇区大小。flexspi_nor_config_t 的详细信息见表 1001。

41.10.4.10.3 参数 2：闪存配置选项块

该参数为 FlexSPI 驱动提供了一种简化选项，用于探测闪存并后续获取闪存参数。该块的定义如下：

typedef struct _serial_nor_config_option {
    union {
        struct {
            uint32_t misc_mode : 4;     //!< 杂项模式
            uint32_t quad_mode_setting : 4; //!< 四线模式设置
            uint32_t cmd_pads : 4;      //!< 命令引脚数
            uint32_t query_pads : 4;    //!< SFDP读取引脚数
            uint32_t max_freq : 4;      //!< 最大支持频率
            uint32_t device_type : 4;   //!< 设备类型
            uint32_t option_size : 4;   //!< 选项大小（以uint32_t为单位，大小=(option_size + 1)）
            uint32_t tag : 4;           //!< 标签，必须为0x0C
        } B;
        uint32_t U;
    } option0;
    uint32_t dummy_cycles:8;
    union {
        struct {
            uint32_t status_override : 8; //!< 设备模式配置期间覆盖状态寄存器值
            uint32_t dummy_cycles : 8;   //!< 读取前的哑周期数
            uint32_t pinmux_group : 4;   //!< 引脚复用组选择
            uint32_t dqs_pinmux_group : 4; //!< DQS引脚复用组选择
            uint32_t drive_strength : 4; //!< FlexSPI引脚驱动强度
            uint32_t flash_connection : 4; //!< 闪存连接选项：0-单闪存连接到端口A，1-并行模式，2-单闪存连接到端口B
        } B;
        uint32_t U;
    } option1;
} serial_nor_config_option_t;

serial_nor_config_option_t 结构体的详细信息如下表所示。

表 1099. serial_nor_config_option_t 定义

偏移量	字段	描述
0	option0	详见 option0 定义
4	option1	可选，仅当 option0 中的 option_size 字段非零时有效。详见 option1 定义

表 1100. option0 定义

字段	位范围	描述
tag	31:28	配置选项的标签，固定为 0x0C
option_size	27:24	大小（字节）=(Option Size + 1) × 4 若仅需要 option0，则为 0
device_type	23:20	设备检测类型： 0 - 读取 SFDP 用于 SDR 命令 1 - 读取 SFDP 用于 DDR 读取命令 2 - HyperFLASH 1V8 3 - HyperFLASH 3V 4 - Macronix Octal DDR 6 - Micron Octal DDR 8 - Adesto EcoXiP DDR
query_pads	19:16	查询命令（读取 SFDP 或 MID）期间的数据引脚数： 0 - 1 引脚 1 - 2 引脚 2 - 4 引脚 3 - 8 引脚
cmd_pads	15:12	闪存访问命令期间的命令引脚数： 0 - 1 引脚 1 - 2 引脚 2 - 4 引脚 3 - 8 引脚
`quad_mode_setting`	11:8	四线模式使能设置： 0 - 未配置 1 - 在状态寄存器 1 中设置位 6 2 - 在状态寄存器 2 中设置位 1 3 - 在状态寄存器 2 中设置位 7 4 - 通过 0x31 命令在状态寄存器 2 中设置位 1 注意：该字段仅在设备符合 JESD216 标准（9 长字 SFDP 表）时有效
misc_mode	7:4	杂项模式： 0 - 未启用 1 - 启用 0-4-4 模式以提高随机读取性能 3 - 数据顺序交换模式（仅适用于 MXIC OctaFlash） 5 - 选择 FlexSPI 数据采样源为内部环回（详见 FlexSPI 使用说明） 6 - 配置 FlexSPI NOR 闪存运行于标准 SPI 模式注意：实验性特性，产品中请勿使用，保持为 0
max_freq	3:0	闪存最大工作速度： 0 - 不更改 FlexSPI 时钟设置其他值 - 参见 FlexSPI 时钟设置熔丝图

表 1101. option1 定义

字段	位范围	描述
flash_connection	31:28	闪存连接选项： 0 - 单闪存连接到端口 A 1 - 并行模式 2 - 单闪存连接到端口 B
drive_strength	27:24	FlexSPI 引脚的驱动强度
dqs_pinmux_group	23:20	DQS 引脚复用组选择
pinmux_group	19:16	引脚复用组选择
status_override	15:8	设备模式配置期间覆盖状态寄存器值
dummy_cycles	7:0	读取命令的哑周期数： 0 - 使用检测到的哑周期数其他值 - 闪存数据表中提供的哑周期数

典型选项配置如下：

四线 NOR - 四线 SDR 读取：option0 = 0xc0000004（80 MHz）
四线 NOR - 四线 DDR 读取：option0 = 0xc0100003（60 MHz）
HyperFLASH 1V8：option0 = 0xc0233004（80 MHz）
HyperFLASH 3V0：option0 = 0xc0333004（80 MHz）
MXIC OPI DDR（默认启用 OPI DDR）：option=0xc0433004（80 MHz）
Micron Octal DDR：option0=0xc0600004（80 MHz）
Micron OPI DDR：option0=0xc0603004（80 MHz，SPI->OPI DDR）
Micron OPI DDR（默认启用 DDR 读取）：option0 = 0xc0633004（80 MHz）
Adesto OPI DDR：option0=0xc0803004（80 MHz）

41.10.4.11 flexspi_command_xfer

表 1102. flexspi_command_xfer

例程	flexspi_command_xfer
原型	status_t `flexspi_command_xfer` (uint32_t instance, flexspi_xfer_t *xfer)
输入参数	参数 0：FlexSPI 控制器实例，仅支持 0 参数 1：FlexSPI 传输上下文
结果	错误代码：0 = 无错误。参见表 1104 “闪存 API 的返回和错误代码”。
描述	通过 FlexSPI 接口发送在 FlexSPI 传输上下文中配置的命令。

41.10.4.11.1 参数 0：FlexSPI 控制器实例

这是 FlexSPI 的实例号，仅支持 0。

41.10.4.11.2 参数 1：FlexSPI 传输上下文

定义如下：

typedef enum _FlexSPIOperationType {
    kFlexSpiOperation_Command, //!< FlexSPI操作：仅命令，忽略TX和RX缓冲区
    kFlexSpiOperation_Config,  //!< FlexSPI操作：配置设备模式，TX FIFO大小在LUT中固定
    kFlexSpiOperation_Write,   //!< FlexSPI操作：写，仅TX缓冲区有效
    kFlexSpiOperation_Read,    //!< FlexSPI操作：读，仅RX缓冲区有效
    kFlexSpiOperation_End = kFlexSpiOperation_Read,
} flexspi_operation_t;

//!@brief FlexSPI传输上下文
typedef struct _FlexSpiXfer {
    flexspi_operation_t operation; //!< FlexSPI操作类型
    uint32_t baseAddress;          //!< FlexSPI操作基地址
    uint32_t segId;                //!< 段ID
    uint32_t seqId;                //!< 序列ID
    uint32_t seqNum;               //!< 序列编号
    bool isParallelModeEnable;     //!< 是否启用并行传输
    uint32_t *txBuffer;            //!< TX缓冲区
    uint32_t txSize;               //!< TX大小（字节）
    uint32_t *rxBuffer;            //!< RX缓冲区
    uint32_t rxSize;               //!< RX大小（字节）
} flexspi_xfer_t;

41.10.4.12 flexspi_update_lut

表 1093. flexspi_update_lut

例程	flexspi_update_lut
原型	status_t `flexspi_update_lut` (uint32_t instance, uint32_t seqIndex, const uint32_t *lutBase, uint32_t seqNumber)
输入参数	参数 0：FlexSPI 控制器实例，仅支持 0 参数 1：要更新的 FlexSPI 查找表序列起始索引参数 2：命令序列存储指针参数 3：要更新的命令序列数量注意：有关命令序列的信息，请参见 33.4.7 节 “查找表”。
结果	错误代码：0 = 无错误。参见表 1104 “闪存 API 的返回和错误代码”。
描述	通过 FlexSPI 接口发送在 FlexSPI 传输上下文中配置的命令。

41.10.4.12.1 参数 0：FlexSPI 控制器实例

这是 FlexSPI 的实例号，仅支持 0。

41.10.4.12.2 参数 1：要更新的 FlexSPI 查找表序列起始索引

seqIndex 范围：0~15
参数 3 的 seqNumber 范围：0~15
seqIndex + seqNumber 应 ≤ 16

41.10.4.12.3 参数 2：命令序列存储指针

存储要更新的命令序列的缓冲区。

41.10.4.12.4 参数 3：要更新的命令序列数量

seqIndex 范围：0~15
参数 3 的 seqNumber 范围：0~15
seqIndex + seqNumber 应 ≤ 16

41.10.4.13 闪存驱动 API 的可能返回和错误代码

表 1104. 闪存 API 的返回和错误代码

返回代码	错误代码	描述
0	kStatus_Success	操作成功
1	kStatus_Fail	操作失败
4	kStatus_Invalidargument	参数 0 或参数 0 指向的 FCB 中的数据无效
6000	kStatus_FLEXSPI_SequenceExecutionTimeout	FlexSPI 序列执行超时
6001	kStatus_FLEXSPI_InvalidSequence	FlexSPI LUT 序列无效
6002	kStatus_FLEXSPI_DeviceTimeout	FlexSPI 设备超时
20100	kStatus_FLEXSPINOR_ProgramFail	页编程失败
20101	kStatus_FLEXSPINOR_EraseSectorFail	扇区擦除失败

表 1104.Flash API 返回和错误代码（续）

返回代码	错误代码	描述
20102	kStatus_FLEXSPINOR_EraseAllFail	芯片擦除失败
20103	kStatus_FLEXSPINOR_WaitTimeout	执行超时
20104	kStatus_FlexSPINOR_NotSupported	页面大小溢出
20105	kStatus_FlexSPINOR_WriteAlignmentError	地址对齐错误
20106	kStatus_FlexSPINOR_CommandFailure	擦除 / 编程验证错误
20107	kStatus_FlexSPINOR_SFDP_NotFound	API 调用期间发生超时
20108	kStatus_FLEXSPINOR_Unsupported_SFDP_Version	不识别的 SFDP 版本
20109	kStatus_FLEXSPINOR_Flash_NotFound	闪存检测失败
20110	kStatus_FLEXSPINOR_DTRRead_DummyProbeFailed	DDR 读取虚拟探测失败

RT600 BootROM RM解析 (6)

https://dustofstars.github.io/NXP/RT600/BootROM/rt600-bootrom-rm解析-6/

作者

Gavin

发布于

2025-05-20

更新于

2025-05-20

许可协议

CC BY-NC-SA 4.0

RT600 BootROM RM解析 (6)

RT600 RM CH41：RT6xx 非安全BootROM (6)

41.10 FlexSPI 闪存驱动 API

41.10.1 如何阅读本节

41.10.2 功能

41.10.3 概述

41.10.3.1 FlexSPI 驱动 API 位置

41.10.4 FlexSPI 闪存驱动 API

41.10.4.1 flexspi_nor_flash_init

41.10.4.1.1 参数 0：FlexSPI 控制器实例

41.10.4.1.2 参数 1：闪存配置块缓冲区

41.10.4.2 flexspi_nor_flash_page_program

41.10.4.3 flexspi_nor_flash_erase_all

41.10.4.4 flexspi_nor_flash_erase

41.10.4.5 flexspi_nor_flash_erase_sector

41.10.4.6 flexspi_nor_flash_erase_block

41.10.4.7 flexspi_nor_flash_read

41.10.4.8 flexspi_clock_config

41.10.4.8.1 参数 0：FlexSPI 控制器实例

41.10.4.8.2 参数 1：FlexSPI 接口时钟频率选择

41.10.4.8.3 参数 2：FlexSPI 控制器数据采样模式

41.10.4.9 flexspi_nor_set_clock_source

41.10.4.9.1 参数 0：FlexSPI 接口时钟源选择

41.10.4.10 flexspi_nor_get_config

41.10.4.10.1 参数 0：FlexSPI 控制器实例

41.10.4.10.2 参数 1：闪存配置块

41.10.4.10.3 参数 2：闪存配置选项块

41.10.4.11 flexspi_command_xfer

41.10.4.11.1 参数 0：FlexSPI 控制器实例

41.10.4.11.2 参数 1：FlexSPI 传输上下文

41.10.4.12 flexspi_update_lut

41.10.4.12.1 参数 0：FlexSPI 控制器实例

41.10.4.12.2 参数 1：要更新的 FlexSPI 查找表序列起始索引

41.10.4.12.3 参数 2：命令序列存储指针

41.10.4.12.4 参数 3：要更新的命令序列数量

41.10.4.13 闪存驱动 API 的可能返回和错误代码

作者

发布于

更新于

许可协议

目录

分类

标签

Your browser is out-of-date!
