RT1060 eDMA 详解 (1)

RT1060 eDMA Part1 Overview

第 6 章 增强型直接内存访问（eDMA） Overview

要点：

1. 32通道；
2. 每个TCD 32字节；

TCD 支持两层深度的嵌套传输操作:

• 每个通道在本地内存中存储 32 字节的 TCD
• 由小字节传输计数（minor dyte transfer count）定义的内部数据传输循环
• 由主迭代计数（major iteration count）定义的外部数据传输循环

6.1 芯片特定的 eDMA 信息

表 6-1. 相关信息的参考链接

主题	相关模块	参考资料
系统内存映射	-	系统内存映射
时钟	CCM	时钟管理 时钟控制模块（CCM）
电源管理	PMU 电源管理单元	电源管理 电源管理单元
信号多路复用	IOMUX	外部信号和引脚多路复用 IOMUX
中断、DMA 事件和 XBAR 分配	-	中断、DMA 事件和 XBAR 分配

6.2 概述

增强型直接内存访问（eDMA）控制器是第二代模块，能够在主机处理器干预最少的情况下执行复杂的数据传输。其硬件微体系结构包括：

• 一个 DMA 引擎，用于执行：
  • 源地址和目标地址计算
  • 数据移动操作
• 本地内存，包含 32 个通道中每个通道的传输控制描述符（TCD）

6.2.1 框图

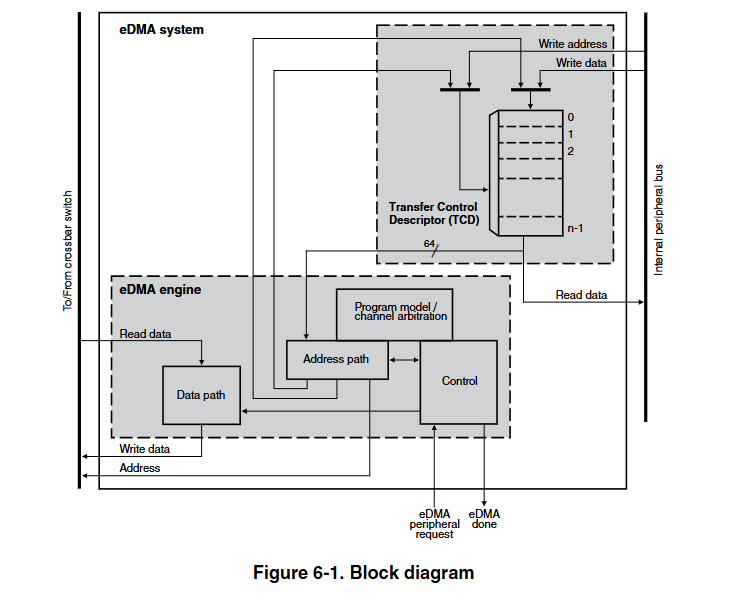

下图展示了 eDMA 系统的组件，包括 eDMA 模块（“引擎”）。

图 6-1 展示了 eDMA 系统的核心组件及其交互关系，主要包括以下部分：

1. eDMA 引擎
   • 包含地址路径（Address path）、数据路径（Data path）、编程模型 / 通道仲裁（Program model/channel arbitration）和控制模块（Control），是数据传输的执行核心。
2. 传输控制描述符（TCD）
   • 存储于本地内存中，每个通道对应一个 TCD，包含源地址、目标地址、传输大小等关键参数。
3. 内部外设总线（Internal peripheral bus）
   • 连接 eDMA 引擎与芯片内部其他模块（如交叉开关），用于传输地址、数据和控制信号。
4. 交叉开关（Crossbar switch）
   • 作为总线主控枢纽，负责在 eDMA 引擎与系统内存、外设之间建立数据传输路径。
5. 输入 / 输出信号
   • 请求信号（eDMA peripheral request）：*外部设备（如外设）触发 eDMA 传输的请求信号。*
   • 完成信号（eDMA done）：eDMA 引擎向外部反馈传输完成的信号。
   • 读写数据总线（Read/Write data）：用于传输实际数据。
   • 地址总线（Address）：传输源地址和目标地址。

二、数据传输全流程解析

eDMA 的工作流程可分为初始化配置、传输执行和完成处理三个阶段，结合框图信号流向说明如下：

阶段 1：初始化配置

1. 软件配置 TCD

• 通过内部外设总线，主机处理器向 eDMA 引擎的编程模型寄存器写入每个通道的 TCD 参数，包括：

  • 源地址（SADDR）、目标地址（DADDR）
  • 传输大小（SSIZE/DSIZE，如 8/16/32 位）
  • 小循环字节计数（NBYTES，单次循环传输量）
  • 主迭代计数（CITER，循环次数）
  • 优先级、中断使能等控制位。

• TCD 存储于本地内存阵列中，供 eDMA 引擎调用。

2. 通道激活触发

• 激活方式可选：
  • 软件触发：主机通过寄存器直接启动通道。
  • 硬件触发：外设通过eDMA peripheral request信号触发（如 ADC 完成转换后请求 DMA 传输）。
  • 通道链触发：前一通道传输完成后自动启动下一通道（连续传输场景）。

阶段 2：传输执行（核心流程）

1. 地址路径处理（第一阶段流水线）
   • eDMA 引擎从本地内存读取目标通道的 TCD，加载到地址路径寄存器。

• 地址计算：根据 TCD 中的参数生成源地址和目标地址，支持递增、递减、固定地址等模式。
• 优先级仲裁：若多个通道同时请求，通过固定优先级或循环仲裁逻辑（Program model/channel arbitration 模块）选择高优先级通道执行。
• 抢占机制：若高优先级通道请求介入，当前通道在完成一个读写序列后暂停，TCD 状态保存到通道 y 寄存器，高优先级通道优先执行。

2. 数据路径处理（第二阶段流水线）
   • 读取数据：通过交叉开关从源地址（如内存或外设）经内部读取数据总线获取数据，存入内部数据缓冲区。
   • 数据对齐与转换：若源和目标数据大小不等，通过多路复用逻辑（Data path 模块）组合数据（如两次 16 位读取合并为一次 32 位写入）。
   • 写入数据：通过交叉开关将缓冲区数据经内部写入数据总线写入目标地址，完成一次小循环传输。
   • 循环控制：小循环（NBYTES）完成后，地址路径自动更新 SADDR/DADDR 和剩余字节数，直至主迭代计数（CITER）完成。

阶段 3：完成处理与反馈

1. 传输结束判断

• 当主迭代计数完成或发生错误时，eDMA 引擎执行以下操作：
  • 更新 TCD 中的最终地址和状态（如写入本地内存）。
  • 若启用分散 / 聚集模式，加载下一个 TCD（需提前配置内存中的 TCD 链表）。

2. 中断通知

   • 通过 编程模型 / 通道仲裁模块 向中断控制器发送信号：

   • 正常完成中断：每个通道独立生成中断（如主迭代结束）。

   • 错误中断：若传输过程中发生错误（如总线超时），所有通道的错误状态逻辑或后触发全局错误中断。

3. 信号反馈

• 通过eDMA done 信号向外部设备（如触发传输的外设）反馈传输完成，设备可据此启动后续操作。

四、典型应用场景

• 外设数据搬运：如 ADC 采样数据从外设寄存器批量传输至内存，无需 CPU 干预。
• 内存到内存拷贝：固件升级时的代码搬移，或图像处理中的缓冲区数据复制。
• 分散 / 聚集传输：从多个非连续地址读取数据并合并写入（如网络数据包组装）。

通过上述流程，eDMA 实现了高效、低功耗的数据传输，显著减轻了 CPU 负载，尤其适用于需要高吞吐量和实时响应的嵌入式系统。

6.2.2 模块组成

eDMA 模块包含两个主要模块：eDMA 引擎 和 传输控制描述符本地内存。

表 6-2. eDMA 引擎子模块

子模块	功能
Address Path	地址路径模块： - 提供两个通道（TCD）的寄存器版本 - 通道 x（正常启动）和通道 y（抢占启动） - 管理所有主总线地址计算
	所有通道提供相同的功能。这种结构允许在活动通道的读写序列完成后，若 eDMA 引擎断言更高优先级的通道激活，则抢占与该活动通道相关的数据传输。 eDMA 激活通道后，它会运行直到小循环完成，除非被更高优先级的通道抢占。这提供了一种机制（由 DCHPRIn[ECP] 启用），其中 eDMA 引擎可以抢占大型数据移动操作，以最小化另一个通道停滞的时间。 当 eDMA 引擎选择一个通道执行时，它会从本地内存读取该通道 TCD 的内容，并将其加载到以下其中一个中： 1. 地址路径 通道 x 寄存器（正常启动） 2. 地址路径 通道 y 寄存器（抢占启动） 小循环执行完成后，地址路径硬件会将 TCDn_{SADDR, DADDR, CITER} 的新值写回本地内存。如果主迭代计数完成，eDMA 引擎会执行额外的处理，包括： 1. 最终地址指针更新 2. 重新加载 TCDn_CITER 字段 3. 作为分散 / 聚集操作的一部分，可能从内存中获取下一个 TCDn
Data Path	数据路径模块 实现总线主设备的读 / 写数据路径。 它包括一个数据缓冲区和必要的多路复用逻辑，以支持任何所需的数据对齐。 内部读取数据总线是主要输入，内部写入数据总线是主要输出。地址和数据路径模块直接支持两级流水线内部总线。 地址路径模块代表总线流水线的第一阶段（地址阶段）。数据路径模块实现流水线的第二阶段（数据阶段）
编程模型 / 通道仲裁	该模块实现： - eDMA 编程模型的第一部分 - 通道仲裁逻辑 编程模型寄存器连接到芯片的内部外设总线。eDMA 外设请求输入和中断请求输出也连接到该模块（通过控制逻辑）
Control	控制模块为 eDMA 引擎提供所有控制功能。 1. 对于源大小（SSIZE）和目标大小（DSIZE）相等的数据传输，eDMA 引擎会执行一系列 源读取 / 目标写入 操作，直到传输了小循环字节计数（NBYTES）中指定的字节数。 2. 对于源和目标大小不相等的 TCD，eDMA 引擎会为每个较大尺寸的引用执行多次较小尺寸数据的访问。例如，如果源大小（SSIZE）引用 16 位数据，而目标大小（DSIZE）是 32 位数据，eDMA 会执行两次读取，然后一次 32 位写入

下面 表 6-3 解释了 TCD 本地内存的分区。 表 6-3. 传输控制描述符内存

子模块	描述
Memory Controller	内存控制器逻辑实现所需的双端口控制器，管理来自 eDMA 引擎的访问以及来自内部外设总线的引用。 如果发生同时访问，eDMA 引擎获得优先级，外设事务暂停
Memory Array	内存阵列为每个通道的传输配置文件提供 TCD 存储

6.2.3 Features

eDMA 模块是一个高度可编程的数据传输引擎，经过优化，可最大限度减少对主机处理器的干预。它适用于静态已知要传输的数据大小，且不在传输的数据本身中定义大小的应用。eDMA 模块具有以下特性：

• 通过双地址传输进行所有数据移动：1. 从源读取，2. 写入目标
  • 可编程的源地址和目标地址以及传输大小
  • 支持增强寻址模式
• 32 通道实现，可在主机处理器干预最少的情况下执行复杂的数据传输
  • 内部数据缓冲区，用作临时存储以**支持 16 字节和 32 字节传输**
  • 连接到交叉开关（AXBS），用于数据移动的总线主控
• TCD 支持两层深度的嵌套传输操作
  • 每个通道在本地内存中存储 32 字节的 TCD
  • 由小字节传输计数（minor dyte transfer count）定义的内部数据传输循环
  • 由主迭代计数（major iteration count）定义的外部数据传输循环
• 通道激活通过以下三种方法之一：
  • 显式软件启动
  • 通过通道到通道链接机制启动，用于连续传输
  • 每个通道一个的外设硬件请求
• 固定优先级和循环通道仲裁
• 通过可编程中断请求进行通道完成通知
  • 每个通道一个中断。当主迭代计数完成时，eDMA 引擎可以生成一个中断
  • 每个通道可编程错误终止，并逻辑求和以形成一个错误中断到中断控制器
• 支持可编程的 分散 / 聚集 DMA 处理
• 支持复杂数据结构

注：在本模块的讨论中，n 为通道号。
