RT1060 image里面有什么？

RT MCU 学习有一段时间了，刚好得空，在这篇文章里面，我们一起分析一个完整的image bin文件，它有哪些部分？分别是什么作用？哪些是不可或缺的？哪些是可选的？

我们知道，RT MCU作为跨界控制器/处理器，提供了一个高性能的平台，CM7核心的主频可以达到600MHz以上，可以说单凭这个系列，就打出了NXP的差异性和易用性。原来国外原厂也可以这么有性价比😍简直是Amazing -.-

但是同时呢，由于RT的flash是外置的嘛，它的image结构也和以往的通用MCU的image有很大区别。以我们本文要研究的Flash XIP的image为例，上电之后，BootROM会先把flexspi跑起来，用一个低速时钟去读flash中的配置参数，然后拿这个flash的配置头重配flexspi，就能高效获取image中的指令和数据啦！

同时呢，因为一些加密啊，外设配置啊，的需求，image不只是包含这个flash的配置header，还分为很多个其他部分，在这里，我们就一起看一下吧！

FDCB Header

再次呢，进入正文之前，提前说明一些东西以防止读者疑惑。

• 使用的是*.bin格式的image，相比于hex或者s-record，它没有指示物理地址，只有offset，在使用JLink烧录时，我们使用如下命令：

  jlink loadfile xxx.bin 0x6000_0000

  从这里我们可以看出来，这个bin文件的offset，实际上就是从我们的Flash首地址开始偏移的，这是最重要的前置知识，请知悉。

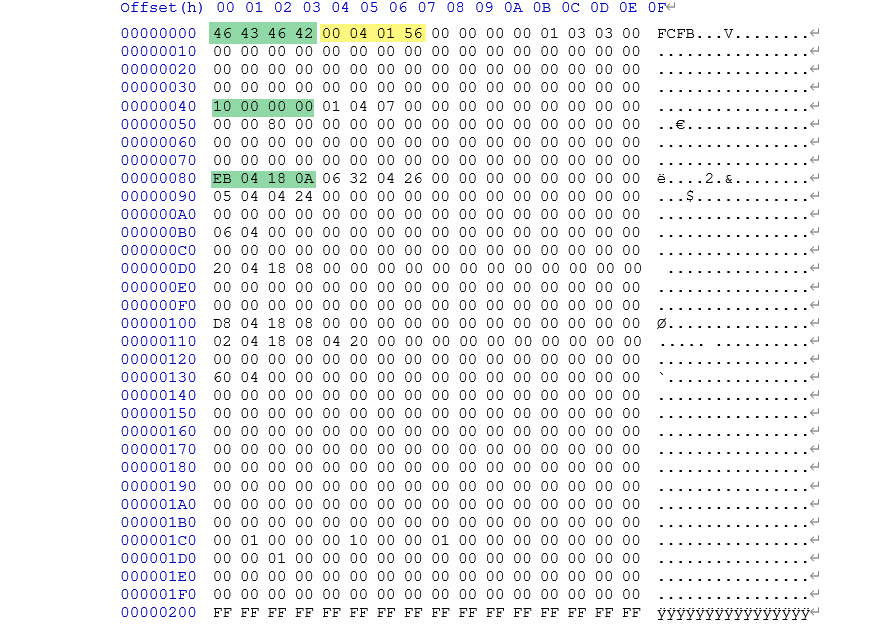

在MCU BootUtility中，它显示从0x6000_0000到0x6000_0200之前，都是FDCB段。那么它的大小就是512 Byte.

这里我们先不管，直接看对我们有用的部分。

Offset	flash address	内容	小端	意义
0x0	0x6000_0000	46 43 46 42	0x42462326	FCFB flash配置头标志
0x04-0x07	0x6000_0004	00 04 01 56	0x56010400	version 表示使用flexspi v1.4.0配置
0x40-0x43	0x6000_0040	10 00 00 00	0x10	应该是flash的page size 16
0x80-0x83	0x6000_0080	EB 04 18 0A	0x0A1804EB	Flash的时钟频率 典型值133MHz （600/43 x 19 / 2 = 133）

Image Version

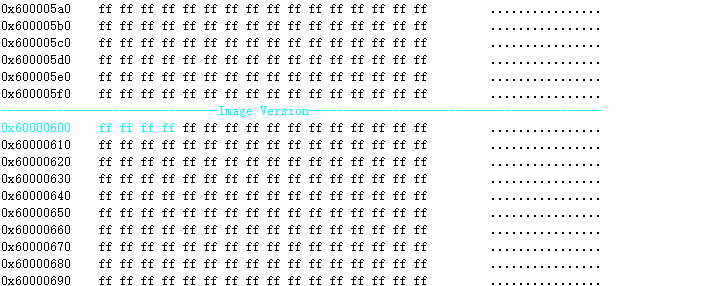

在Offset 0x600的地方有个image版本号，用于双image的时候，还没用过。暂且不表。

IVT

Offset	flash address	内容	小端	意义
0x1000	0x6000_1000	D1 00 20 41	0x412000D1	IVT段的起始标志
0x1004	0x6000_1004	00 20 00 60	0x60002000	程序中断向量表地址 .isr_vector 以及 g_pfnVectors
0x1008	0x6000_1008	00 00 00 00	0x0	DCD地址 表示未启用DCD
0x1010	0x6000_1010	20 10 00 60	0x60001020	BootData地址 指向偏移量0x1020的地方

Boot Data

根据IVT中 Offset 0x1010的指引，找到 Boot Data的地址是：0x6000_1020

Offset	flash address	内容	小端	意义
0x1020	0x6000_1020	00 00 00 60	0x60000000	image的起始地址 在这时候就是flash的地址
0x1024	0x6000_1024	00 00 80 00	0x00800000	image的大小 这里默认是8MB

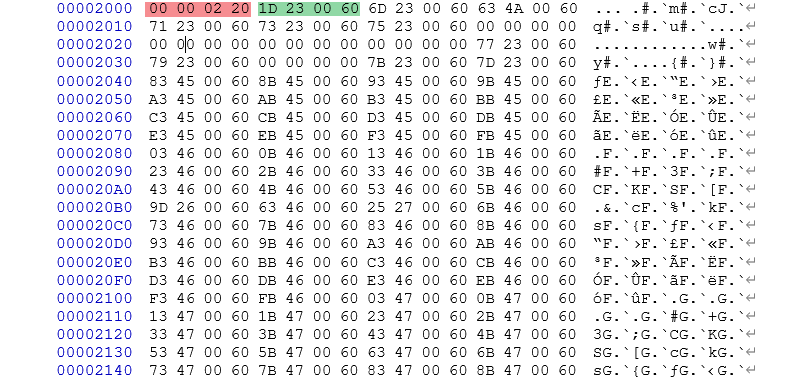

终于到了光秃秃的image部分了~

根据IVT中的指示，它是程序入口，地址是0x6000_2000!

Offset	flash address	内容	小端	意义
0x2000	0x6000_2000	00 00 02 20	0x2002_0000 (DTCM中的地址)	初始SP栈指针
0x2004	0x6000_2004	1D 23 00 60	0x6000231D	ResetISR 的地址
