RT1060 evkmimxrt1060_sai_edma_record_playback 详解
发表NXP / RT1060 / SAI1 小时读完 (大约6790个字)

RT1060 evkmimxrt1060_sai_edma_record_playback 详解

evkmimxrt1060_sai_edma_record_playback

详细解析 evkmimxrt1060_sai_edma_record_playback

  • 硬件：RT1060-EVK
  • IDE：MCUXpresso
  • SDK：2.16.000

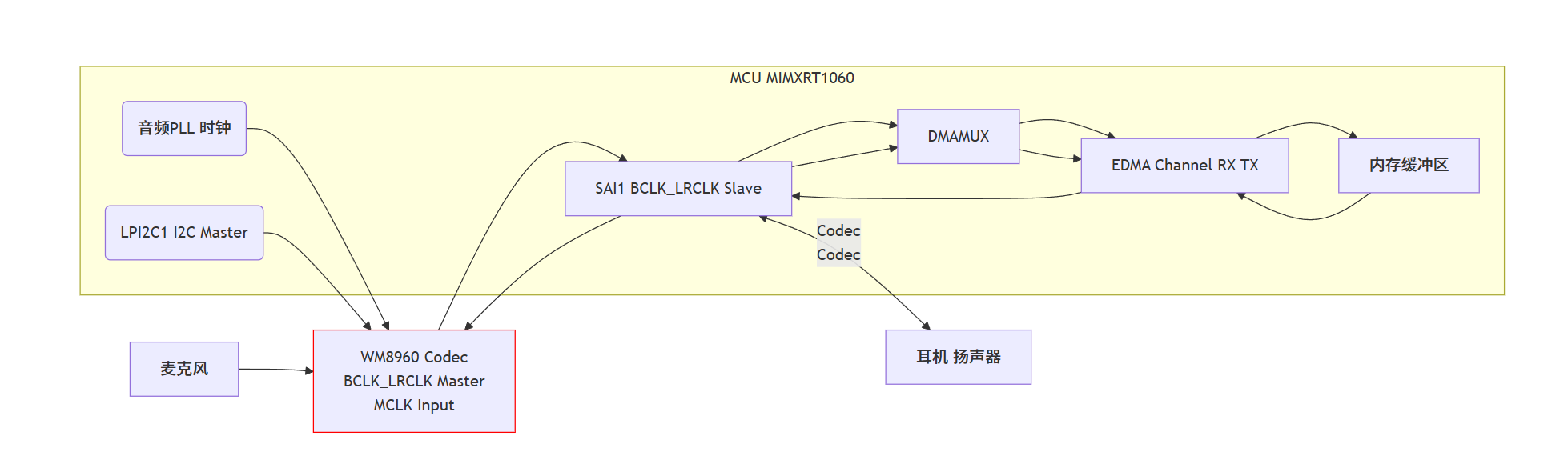

0. 工程用到的外设拆解

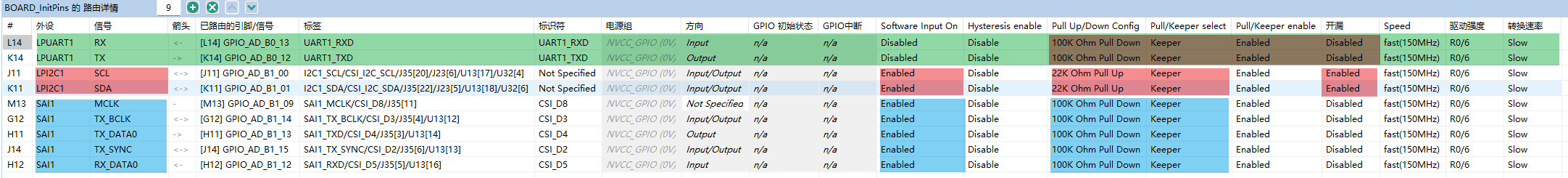

image-20250528224056154
  1. UART
  2. I2C
  3. SAI: 在这个例子中，SAI是master，会向codec输出MCLK。
  4. Codec:
  5. DMAMUX
  6. eDMA

1. main函数主逻辑

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
int main(void)
{
    sai_transfer_t xfer; // 用于定义一次SAI传输的数据缓冲区和大小
    sai_transceiver_t saiConfig; // 用于配置SAI收发器，比如工作模式、数据格式等

    BOARD_ConfigMPU(); // 配置内存保护单元 (MPU)，通常用于设置内存区域的访问权限等，保证系统稳定性
    BOARD_InitBootPins(); // 初始化开发板的引脚，将特定引脚配置为SAI、I2C、UART等外设的功能
    BOARD_InitBootClocks(); // 初始化系统时钟，包括CPU核心时钟、外设时钟等
    CLOCK_InitAudioPll(&audioPllConfig); // 初始化音频PLL (锁相环)，这个PLL通常用来为SAI提供高精度的音频主时钟
    BOARD_InitDebugConsole(); // 初始化调试控制台，通常是配置UART，用于通过串口打印信息（比如 "SAI example started!"）

    /*Clock setting for LPI2C*/
    CLOCK_SetMux(kCLOCK_Lpi2cMux, DEMO_LPI2C_CLOCK_SOURCE_SELECT); // 选择LPI2C的时钟源
    CLOCK_SetDiv(kCLOCK_Lpi2cDiv, DEMO_LPI2C_CLOCK_SOURCE_DIVIDER); // 设置LPI2C时钟的分频器，确定其工作频率

    /*Clock setting for SAI1*/
    CLOCK_SetMux(kCLOCK_Sai1Mux, DEMO_SAI1_CLOCK_SOURCE_SELECT); // 选择SAI1的时钟源
    CLOCK_SetDiv(kCLOCK_Sai1PreDiv, DEMO_SAI1_CLOCK_SOURCE_PRE_DIVIDER); // 设置SAI1时钟的预分频器
    CLOCK_SetDiv(kCLOCK_Sai1Div, DEMO_SAI1_CLOCK_SOURCE_DIVIDER); // 设置SAI1时钟的分频器，共同决定 SAI的工作频率和MCLK频率

    /*Enable MCLK clock*/
    BOARD_EnableSaiMclkOutput(true); // 使能SAI的主时钟(MCLK)输出。在这个例子中，SAI是master，会向codec输出MCLK。

    /* Init DMAMUX */
    DMAMUX_Init(DEMO_DMAMUX); // 初始化DMA多路复用器，它负责将外设请求（如SAI的Tx/Rx完成）路由到特定的EDMA通道
    DMAMUX_SetSource(DEMO_DMAMUX, DEMO_TX_EDMA_CHANNEL, (uint8_t)DEMO_SAI_TX_SOURCE); // 将SAI Tx的数据请求路由到EDMA的某个通道
    DMAMUX_EnableChannel(DEMO_DMAMUX, DEMO_TX_EDMA_CHANNEL); // 使能该EDMA通道的DMAMUX请求
    DMAMUX_SetSource(DEMO_DMAMUX, DEMO_RX_EDMA_CHANNEL, (uint8_t)DEMO_SAI_RX_SOURCE); // 将SAI Rx的数据请求路由到EDMA的另一个通道
    DMAMUX_EnableChannel(DEMO_DMAMUX, DEMO_RX_EDMA_CHANNEL); // 使能该EDMA通道的DMAMUX请求

    PRINTF("SAI example started!\n\r"); // 打印启动信息

    /* Init DMA and create handle for DMA */
    EDMA_GetDefaultConfig(&dmaConfig); // 获取EDMA默认配置
    EDMA_Init(DEMO_DMA, &dmaConfig); // 初始化EDMA控制器
    EDMA_CreateHandle(&dmaTxHandle, DEMO_DMA, DEMO_TX_EDMA_CHANNEL); // 为SAI Tx创建一个EDMA句柄
    EDMA_CreateHandle(&dmaRxHandle, DEMO_DMA, DEMO_RX_EDMA_CHANNEL); // 为SAI Rx创建一个EDMA句柄

    /* SAI init */
    SAI_Init(DEMO_SAI); // 初始化SAI外设模块本身
    SAI_TransferTxCreateHandleEDMA(DEMO_SAI, &txHandle, tx_callback, NULL, &dmaTxHandle); // 为SAI Tx创建EDMA传输句柄，关联SAI模块、EDMA句柄和Tx完成回调函数
    SAI_TransferRxCreateHandleEDMA(DEMO_SAI, &rxHandle, rx_callback, NULL, &dmaRxHandle); // 为SAI Rx创建EDMA传输句柄，关联SAI模块、EDMA句柄和Rx完成回调函数

    /* I2S mode configurations */
    SAI_GetClassicI2SConfig(&saiConfig, DEMO_AUDIO_BIT_WIDTH, kSAI_Stereo, 1U << DEMO_SAI_CHANNEL); // 获取标准的I2S模式配置，比如位宽、声道等
    saiConfig.syncMode              = DEMO_SAI_TX_SYNC_MODE; // 设置Tx同步模式（这里是异步）
    saiConfig.bitClock.bclkPolarity = DEMO_SAI_TX_BIT_CLOCK_POLARITY; // 设置位时钟极性
    saiConfig.masterSlave           = DEMO_SAI_MASTER_SLAVE; // // 设置SAI模块在BCLK和LRCLK方面是Slave
    SAI_TransferTxSetConfigEDMA(DEMO_SAI, &txHandle, &saiConfig); // 将配置应用到SAI Tx EDMA句柄
    saiConfig.syncMode = DEMO_SAI_RX_SYNC_MODE; // 设置Rx同步模式（这里是同步，与Tx异步工作）
    SAI_TransferRxSetConfigEDMA(DEMO_SAI, &rxHandle, &saiConfig); // 将配置应用到SAI Rx EDMA句柄

    /* set bit clock divider */
    SAI_TxSetBitClockRate(DEMO_SAI, DEMO_AUDIO_MASTER_CLOCK, DEMO_AUDIO_SAMPLE_RATE, DEMO_AUDIO_BIT_WIDTH,
                          DEMO_AUDIO_DATA_CHANNEL); // 设置SAI Tx的位时钟速率，基于MCLK、采样率、位宽和通道数计算
    SAI_RxSetBitClockRate(DEMO_SAI, DEMO_AUDIO_MASTER_CLOCK, DEMO_AUDIO_SAMPLE_RATE, DEMO_AUDIO_BIT_WIDTH,
                          DEMO_AUDIO_DATA_CHANNEL); // 设置SAI Rx的位时钟速率

    /* master clock configurations */
    BOARD_MASTER_CLOCK_CONFIG(); // 这是一个宏，可能包含额外的MCLK配置，根据实际板级定义来确定具体功能

    /* Use default setting to init codec */
    if (CODEC_Init(&codecHandle, &boardCodecConfig) != kStatus_Success) // 初始化音频编解码器(codec)，这里是WM8960
    {
        assert(false); // 如果初始化失败，停止程序
    }
    if (CODEC_SetVolume(&codecHandle, kCODEC_PlayChannelHeadphoneLeft | kCODEC_PlayChannelHeadphoneRight,
                        DEMO_CODEC_VOLUME) != kStatus_Success) // 设置耳机输出音量
    {
        assert(false); // 如果设置音量失败，停止程序
    }

    // --- 主循环：音频录制和播放的实时处理 ---
    while (1)
    {
        // 录制部分 (RX)
        if (emptyBlock > 0) // 检查是否有空的缓冲区可以用于接收（录制）音频数据
        {
            xfer.data     = Buffer + rx_index * BUFFER_SIZE; // 设置本次EDMA接收传输的目标地址为当前可用的缓冲区
            xfer.dataSize = BUFFER_SIZE; // 设置本次传输的数据大小（缓冲区大小）
            if (kStatus_Success == SAI_TransferReceiveEDMA(DEMO_SAI, &rxHandle, &xfer)) // 启动一次SAI通过EDMA的接收传输
            {
                rx_index++; // 接收缓冲区索引递增，指向下一个缓冲区
            }
            if (rx_index == BUFFER_NUMBER) // 如果索引达到缓冲区总数，循环回到第一个缓冲区
            {
                rx_index = 0U;
            }
        }

        // 播放部分 (TX)
        if (emptyBlock < BUFFER_NUMBER) // 检查是否有已填充（录制完成）的缓冲区可以用于发送（播放）音频数据
        {
            xfer.data     = Buffer + tx_index * BUFFER_SIZE; // 设置本次EDMA发送传输的数据源地址为当前待播放的缓冲区
            xfer.dataSize = BUFFER_SIZE; // 设置本次传输的数据大小
            if (kStatus_Success == SAI_TransferSendEDMA(DEMO_SAI, &txHandle, &xfer)) // 启动一次SAI通过EDMA的发送传输
            {
                tx_index++; // 发送缓冲区索引递增，指向下一个待播放的缓冲区
            }
            if (tx_index == BUFFER_NUMBER) // 如果索引达到缓冲区总数，循环回到第一个缓冲区
            {
                tx_index = 0U;
            }
        }

        // emptyBlock 变量在这里是关键：
        // - 当 EDMA 完成一次 RX (录制) 传输时，`rx_callback` 会被调用，将 `emptyBlock` 减一，表示一个缓冲区被数据填满，不再是空的。
        // - 当 EDMA 完成一次 TX (播放) 传输时，`tx_callback` 会被调用，将 `emptyBlock` 加一，表示一个缓冲区的数据被发送完，变为空闲状态。
        // - 通过判断 `emptyBlock` 的值，主循环知道哪些缓冲区可以用来录制 (emptyBlock > 0)，哪些缓冲区有数据可以播放 (emptyBlock < BUFFER_NUMBER)。
        // - 这里的逻辑实现了一个简单的“乒乓”缓冲或者循环缓冲机制，确保录制和播放能够连续进行。
    }
}

工作流程和逻辑总结：

  1. 初始化阶段：

  • 系统、引脚、时钟等基础硬件被配置。

  • **音频PLL被设置**，为SAI提供精确时钟。

  • 用于codec控制的I2C 和 用于音频数据传输的SAI 的时钟被配置。

  • SAI的MCLK输出被使能，为外部codec提供工作时钟。

  • DMAMUX被配置，将SAI的Tx和Rx请求连接到指定的EDMA通道。

  • EDMA控制器被初始化，并为SAI的Tx和Rx创建了EDMA句柄，准备好进行数据传输。

  • SAI外设本身被初始化。

  • 为SAI的Tx和Rx功能创建了EDMA传输句柄，这些句柄关联了SAI模块、对应的EDMA句柄以及传输完成后的回调函数 (tx_callback 和 rx_callback)。

  • **SAI被配置为I2S模式**，设置了位宽、声道、同步模式（Rx同步于Tx位时钟，Tx异步）、主从模式等参数。

    此时，Codec是master，SAI是slave。

  • 计算并设置了SAI的 位时钟速率。

  • 音频codec (WM8960) 通过I2C接口被初始化和配置（包括音量设置）。

  1. 数据传输阶段 (主循环 while(1))：

  • 工程使用了多个（BUFFER_NUMBER，这里是4个）大小为 BUFFER_SIZE (这里是1024字节) 的缓冲区 (Buffer 数组)。

  • emptyBlock 变量跟踪当前有多少个缓冲区是空的。初始时，所有缓冲区都是空的，emptyBlock 等于 BUFFER_NUMBER。

  • rx_index 指向下一个用于接收（录制）数据的缓冲区。

  • tx_index 指向下一个用于发送（播放）数据的缓冲区。

  • 录制逻辑：

    如果 emptyBlock > 0 (有空缓冲区)，意味着可以启动一次新的接收传输。工程设置下一个 空缓冲区 为目标，启动一个EDMA接收任务。EDMA会自动将SAI接收到的数据传输到指定的缓冲区中。传输完成后，会触发 rx_callback，将 emptyBlock 减一，并更新 rx_index。

  • 播放逻辑：

    如果 emptyBlock < BUFFER_NUMBER (有非空缓冲区)，意味着有数据可以播放。工程设置下一个 待播放的缓冲区 为 数据源，启动一个EDMA发送任务。

    EDMA会自动将缓冲区中的数据传输到SAI，SAI再发送给codec进行播放。传输完成后，会触发 tx_callback，将 emptyBlock 加一，并更新 tx_index。

  • rx_index 和 tx_index 在达到缓冲区末尾时会循环回0，形成一个循环缓冲队列。

  • 通过这种方式，当录制EDMA完成一个缓冲区时，emptyBlock 减少，主循环就可以尽快启动播放该缓冲区；当播放EDMA完成一个缓冲区时，emptyBlock 增加，主循环就可以尽快将该缓冲区再次用于录制。这实现了音频数据的实时“录放”（Capture-Playback）。

  1. 回调函数 (rx_callback 和 tx_callback)：

  • 这两个函数在对应的EDMA传输完成时由SAI EDMA驱动调用。

  • 它们的主要作用是更新 emptyBlock 的计数器。rx_callback (接收完成) 减少 emptyBlock，tx_callback (发送完成) 增加 emptyBlock。

  • 它们也包含基本的错误处理（虽然这里的实现只是检查状态而没有具体处理）。

总的来说，这个工程通过配置SAI和EDMA，建立了一个高效的音频数据通道。数据通过EDMA从SAI Rx（录音输入）传输到内存缓冲区，然后再通过EDMA从内存缓冲区传输到SAI Tx（播放输出）。main 函数中的 while(1) 循环负责检查缓冲区的状态 (emptyBlock) 并不断启动新的EDMA传输任务，从而实现连续的音频录制和播放功能。回调函数是这个EDMA驱动模型的关键部分，它们在外设事件（传输完成）发生时被调用，通知主程序更新状态并安排下一个任务。

2. 几个时钟的区分

在I2S（或其他类似的串行音频接口）通信中，有几种不同的时钟信号：

  • MCLK (Master Clock / System Clock): 通常是频率最高的时钟，用于驱动Codec的内部电路和PLL。

  • BCLK (Bit Clock): 位时钟，每个音频数据位对应一个BCLK周期。

  • LRCLK (Left/Right Clock / Frame Sync): 左右时钟或帧同步信号，指示当前传输的是左声道还是右声道数据，并同步一个音频帧的开始。（也是字选择信号）

时钟的主从关系主要体现在 BCLK 和 LRCLK 上。配置为 I2S Master 的设备会 生成并输出 BCLK 和 LRCLK；配置为 I2S Slave 的设备会 接收 BCLK 和 LRCLK。

然而，MCLK 的主从关系是相对独立的。在一个典型的系统中，通常有一个设备负责产生高频的MCLK来驱动整个音频链路。这个设备可以是由主控芯片（MCU）通过其某个时钟生成单元产生，也可以由外部的Codec自己产生（这种情况较少见）。

在工程中，BOARD_EnableSaiMclkOutput(true) 函数的作用是配置MIMXRT1060芯片上SAI1模块的MCLK引脚，使其作为 输出 引脚。这意味着芯片正在 产生并输出 MCLK。这个MCLK通常是由芯片内部的音频PLL (CLOCK_InitAudioPll) 产生，然后通过SAI模块的MCLK引脚输出到外部的WM8960 Codec。

3. 位时钟是怎么产生的

来仔细看 SAI_TxSetBitClockRate 和 SAI_RxSetBitClockRate 这两个函数及其实现的逻辑。它们的核心功能是根据期望的音频参数（采样率、位宽、通道数）来计算并配置SAI模块的 位时钟 (BCLK) 相关的寄存器设置。

1. SAI_TxSetBitClockRate 函数 (配置发送功能的位时钟速率)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
/*!
 * brief Transmitter bit clock rate configurations.
 *
 * param base SAI base pointer. // SAI模块的基地址，指向具体的SAI实例（比如SAI1）
 * param sourceClockHz, bit clock source frequency. // 位时钟的源频率，通常是MCLK或者其他的SAI时钟源频率
 * param sampleRate audio data sample rate. // 音频采样率 (Hz)，比如 16000 Hz (16KHz)
 * param bitWidth, audio data bitWidth. // 音频数据位宽 (bits)，比如 16 bits
 * param channelNumbers, audio channel numbers. // 音频通道数，比如 2 (立体声)
 */
void SAI_TxSetBitClockRate(
    I2S_Type *base, uint32_t sourceClockHz, uint32_t sampleRate, uint32_t bitWidth, uint32_t channelNumbers)
{
    uint32_t tcr2         = base->TCR2; // 读取SAI发送配置寄存器2 (TCR2) 的当前值
    uint32_t bitClockDiv  = 0; // 用于存储计算出的位时钟分频值
    uint32_t bitClockFreq = sampleRate * bitWidth * channelNumbers; // 计算目标位时钟频率： 采样率 * 位宽 * 通道数 = 每秒传输的总位数 = BCLK频率

    assert(sourceClockHz >= bitClockFreq); // 断言：源时钟频率必须大于等于目标位时钟频率，否则无法通过分频得到

    tcr2 &= ~I2S_TCR2_DIV_MASK; // 清除TCR2寄存器中位时钟分频器 (DIV) 字段的当前值

    /* need to check the divided bclk, if bigger than target, then divider need to re-calculate. */
    bitClockDiv = sourceClockHz / bitClockFreq; // 初步计算分频值： 源频率 / 目标频率
    /* for the condition where the source clock is smaller than target bclk */
    if (bitClockDiv == 0U) // 如果源频率小于目标频率（理论上不应该发生，但为了安全检查），分频值至少设为1
    {
        bitClockDiv++;
    }
    /* recheck the divider if properly or not, to make sure output blck not bigger than target*/
    // 重新检查计算出的分频值是否合适，确保分频后的位时钟频率不会高于目标频率。
    // 这里的逻辑是通过 integer division 的特性来确保分频值是足够大的整数。
    // 如果 `sourceClockHz / bitClockDiv` 仍然大于 `bitClockFreq`，说明 `bitClockDiv` 偏小，需要再加1。
    if ((sourceClockHz / bitClockDiv) > bitClockFreq)
    {
        bitClockDiv++;
    }

    {
        // 设置TCR2寄存器的DIV字段。
        // 注意这里的 `bitClockDiv / 2U - 1UL`：
        // 大多数恩智浦微控制器的SAI模块的DIV字段配置的是 (分频值 / 2) - 1。
        // 例如，如果需要分频64，DIV寄存器需要设置为 (64 / 2) - 1 = 31。
        // 这里的代码就是根据计算出的总分频值 `bitClockDiv` 来得到寄存器实际需要写入的值。
        tcr2 |= I2S_TCR2_DIV(bitClockDiv / 2U - 1UL);
    }

    base->TCR2 = tcr2; // 将修改后的TCR2值写回寄存器，应用配置
}

核心逻辑 (SAI_TxSetBitClockRate):

  1. 计算目标位时钟频率 (bitClockFreq)：这是由音频格式（采样率、位宽、通道数）决定的，表示每秒需要传输的总位数。
  2. 计算所需的时钟源到目标位时钟频率的总分频比 (bitClockDiv)： 源时钟频率 / 目标位时钟频率。
  3. 对计算出的分频比进行调整，确保分频结果不会高于目标频率。
  4. 根据计算出的分频比和硬件寄存器的编码方式（除以2减1）计算要写入寄存器的值。
  5. 将计算出的分频值写入SAI发送配置寄存器2 (TCR2) 的相应位字段 (DIV)。

2. SAI_RxSetBitClockRate 函数 (配置接收功能的位时钟速率)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
/*!
 * brief Receiver bit clock rate configurations.
 *
 * param base SAI base pointer. // SAI模块的基地址
 * param sourceClockHz, bit clock source frequency. // 位时钟的源频率
 * param sampleRate audio data sample rate. // 音频采样率
 * param bitWidth, audio data bitWidth. // 音频数据位宽
 * param channelNumbers, audio channel numbers. // 音频通道数
 */
void SAI_RxSetBitClockRate(
    I2S_Type *base, uint32_t sourceClockHz, uint32_t sampleRate, uint32_t bitWidth, uint32_t channelNumbers)
{
    uint32_t rcr2         = base->RCR2; // 读取SAI接收配置寄存器2 (RCR2) 的当前值
    uint32_t bitClockDiv  = 0; // 用于存储计算出的位时钟分频值
    uint32_t bitClockFreq = sampleRate * bitWidth * channelNumbers; // 计算目标位时钟频率，与发送功能相同

    assert(sourceClockHz >= bitClockFreq); // 断言：源时钟频率必须大于等于目标位时钟频率

    rcr2 &= ~I2S_RCR2_DIV_MASK; // 清除RCR2寄存器中位时钟分频器 (DIV) 字段的当前值

    /* need to check the divided bclk, if bigger than target, then divider need to re-calculate. */
    bitClockDiv = sourceClockHz / bitClockFreq; // 初步计算分频值
    /* for the condition where the source clock is smaller than target bclk */
    if (bitClockDiv == 0U) // 检查分频值是否为0
    {
        bitClockDiv++;
    }
    /* recheck the divider if properly or not, to make sure output blck not bigger than target*/
    // 重新检查分频值，确保分频后的位时钟不高于目标频率
    if ((sourceClockHz / bitClockDiv) > bitClockFreq)
    {
        bitClockDiv++;
    }

    {
        // 设置RCR2寄存器的DIV字段，同样是除以2减1的编码方式
        rcr2 |= I2S_RCR2_DIV(bitClockDiv / 2U - 1UL);
    }

    base->RCR2 = rcr2; // 将修改后的RCR2值写回寄存器，应用配置
}

核心逻辑 (SAI_RxSetBitClockRate):

这个函数与 SAI_TxSetBitClockRate 的逻辑完全相同。唯一的区别在于，它操作的是SAI接收配置寄存器2 (RCR2) 的 DIV 位字段 (I2S_RCR2_DIV_MASK)。

为什么在 Slave 模式下也调用这些函数？

在这个工程中，SAI 被配置为 BCLK/LRCLK 的 Slave。在 Slave 模式下，SAI 不会通过其内部的分频器生成 BCLK，而是从外部设备（Codec Master）接收 BCLK。

在具体工程中，由于 SAI 被明确配置为 Slave (kSAI_Slave)，最重要的时钟（BCLK 和 LRCLK）实际上是由 Codec Master 产生的。MCU SAI 模块通过接收这些外部时钟来同步数据的发送和接收。因此，虽然代码中调用了 SetBitClockRate 函数，其主要作用可能不是用于配置时钟生成硬件（因为是 Slave 模式），而是计算分频并写入寄存器，方便后面使用。

来深入分析一下 Codec (WM8960) 如何在主模式下计算和产生 BCLK，以及代码中哪里体现了这一点。

当我们说 Codec 工作在 I2S 主模式 (Master) 时，这意味着它负责根据音频格式（采样率、位宽、通道数）来生成并输出 位时钟 (BCLK) 和 帧同步信号 (LRCLK)。它通常依赖于一个主时钟 (MCLK) 来驱动其内部时钟生成电路（如 PLL 和分频器）。

在这个工程中：

  1. MCLK 源： 微控制器 (MIMXRT1060) 通过 SAI 的 MCLK 输出引脚提供 MCLK 给 WM8960 Codec。我们在 main.c 中配置并使能了这个输出 (BOARD_EnableSaiMclkOutput(true))。MCLK 的频率是根据音频 PLL 和 SAI 的时钟分频器设置得出的，main.c 中通过 DEMO_SAI_CLK_FREQ 宏定义来表示这个频率。

  2. 音频格式信息： Codec 需要知道要传输的音频数据的格式，才能计算出正确的 BCLK 频率。这些信息在 wm8960Config 结构体中进行了配置，并在初始化 Codec 时通过 CODEC_Init 函数传递给了 WM8960 驱动：

  • .format.sampleRate = kWM8960_AudioSampleRate16KHz: 设定采样率为 16KHz。

  • .format.bitWidth = kWM8960_AudioBitWidth16bit: 设定数据位宽为 16 bit。

  • .bus = kWM8960_BusI2S: 设定使用标准的 I2S 格式。标准 I2S 格式下，一个立体声采样周期需要传输 2 * bitWidth 的数据位（对于 16bit stereo 就是 32 位）。

  • .format.mclk_HZ = 6144000U * 2: 设定 Codec 接收到的 MCLK 频率。这里计算出来是 12.288 MHz。这与 DEMO_SAI_CLK_FREQ 理论上应该匹配。

  1. Codec 如何计算 BCLK： Codec 内部有专门的时钟生成硬件。当 Codec 被配置为 I2S Master 并接收到 MCLK 后，它会根据接收到的 MCLK 频率 (format.mclk_HZ) 和配置的音频格式（采样率、位宽、总线格式）来计算并生成 BCLK 和 LRCLK。

  • 对于标准的 I2S 格式，所需的 BCLK 频率通常是 采样率 * 每帧总位数。对于 16 位立体声，每帧是 32 位（16位左声道 + 16位右声道）。所以理论上 BCLK 频率应为 16KHz * 32 = 512 KHz。

  • Codec 内部的 PLL 和分频器会利用 MCLK (12.288 MHz) 来尝试生成这个 512 KHz 的 BCLK。例如，12.288 MHz / 512 KHz = 24。所以 Codec 内部可能需要将 MCLK 分频 24 倍来得到 BCLK。

  • LRCLK 的频率就是采样率，即 16 KHz。LRCLK 通常是 BCLK 的一个分频（对于 16 位立体声 I2S，LRCLK 频率是 BCLK 频率的 1/32）。

  1. 代码中的体现：

  • wm8960Config 结构体中的 .master_slave = true 指明了 Codec 是 Master。

  • wm8960Config.format 中的 .sampleRate 和 .bitWidth 提供了 Codec 计算 BCLK 所需的音频格式信息。

  • wm8960Config.format.mclk_HZ 告知 Codec 它接收到的 MCLK 频率是多少，这是它进行内部时钟生成的输入。

  • Codec 驱动 (fsl_wm8960.c) 的作用： 虽然我们没有直接看到 WM8960 驱动中计算 BCLK 的 C 代码（因为时钟生成是 Codec 硬件的功能，驱动主要通过 I2C 配置 Codec 寄存器），但 CODEC_Init (在 fsl_codec_adapter.c 中调用 WM8960 驱动的初始化函数) 会读取 wm8960Config 中的这些参数，并通过 I2C 接口将它们写入 WM8960 Codec 的内部配置寄存器。

  • WM8960 Datasheet/Reference Manual： Codec 如何根据这些配置计算 BCLK 的具体细节（如内部 PLL 配置、分频器寄存器设置等）通常会在 WM8960 的数据手册或参考手册中详细说明。驱动程序 fsl_wm8960.c 就是根据这个手册来实现通过 I2C 配置 Codec 寄存器的逻辑。驱动会解析 wm8960Config 中的参数，并翻译成 Codec 寄存器中对应的位域值。

总结：

当 SAI 是 Slave 时，BCLK 是由 Codec (WM8960) 产生的。CodeC 作为 I2S Master，利用从微控制器接收到的 MCLK，并根据通过 I2C 接口由 Codec 驱动 (fsl_wm8960.c) 写入其内部寄存器的音频格式配置（采样率、位宽、总线格式等），通过其内部的时钟生成电路（PLL 和分频器）计算并生成所需的 BCLK 和 LRCLK。微控制器的 SAI 驱动代码通过 wm8960Config 和 CODEC_Init 将音频格式和 MCLK 频率信息传递给 Codec 驱动，由 Codec 驱动负责通过 I2C 将这些配置应用到 WM8960 硬件，CodeC 硬件本身负责根据这些配置生成 BCLK。

4. 时钟总结

好的，没问题。根据我们之前的讨论，我为你绘制一个简单的文本图，希望能帮助你更清晰地理解整个系统中各个外设的作用、连接关系以及时钟和数据流。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
+----------------------------------------------------------------+
|                    微控制器 (MIMXRT1060)                       |
|                                                                |
| +---------------------------+                                  |
| | Audio PLL & 时钟生成单元  | -- MCLK (主时钟输出) --> +-----+ |
| +---------------------------+                        |     | |
|                                                      |     | |
| +---------------------------+                        |     | |
| | LPI2C1 (I2C控制器)        | -- I2C总线 (配置信息) -> |     | |
| +---------------------------+                        |     | |
|                                                      |     | |
| +---------------------------+ <- BCLK (位时钟输入) ----+     | |
| | SAI1 (串行音频接口)        | <- LRCLK (帧同步输入) --+ WM8960 Codec |
| |   (BCLK/LRCLK 从设备)     |                          |     | |
| |                           |                          |  (BCLK/LRCLK|
| | +---------------------+   | <--- 数字音频数据 (RX) ---+  主设备,   |
| | | SAI1 RX FIFO (接收) |<--+                          |   MCLK 输入)|
| | +---------------------+   | EDMA传输请求(RX)         |     | |
| |        |                  +------------------------+-----+ |
| |        |                                                  |
| | +---------------------+   | ---> 数字音频数据 (TX) ---> +-----+
| | | SAI1 TX FIFO (发送) |-->+ Codec (通过其DAC输出模拟音频)-->+耳机/扬声器|
| | +---------------------+   | EDMA传输请求(TX)         +-----+-------+
| |        ^                  +------------------------+
| +---------------------------+                                  |
|            |                                                   |
| +---------------------------+                                  |
| | DMAMUX (DMA多路复用器)    | -- 路由EDMA请求 --> +-----------+ |
| |        ^                  |                     |  麦克风   | |
| +---------------------------+                     +-----------+ |
|            | EDMA请求                                         |
| +---------------------------+                                  |
| | EDMA (增强型DMA控制器)    |                                  |
| |   (通道 RX 和 TX)         | <--- EDMA传输 (数据)             |
| |        |                  |                                  |
| | +---------------------+   | ---> EDMA传输 (数据) --> +-------------+ |
| | | EDMA Channel RX     | --+                         | 内存缓冲区  | |
| | +---------------------+   |                         +-------------+ |
| | +---------------------+   | <--- EDMA传输 (数据)             |
| | | EDMA Channel TX     | <--+                                  |
| | +---------------------+                                  |
| +---------------------------+                                  |
+----------------------------------------------------------------+

图解说明：

  1. MIMXRT1060: 整个系统的核心。

    • Audio PLL & 时钟生成单元: 产生高频的音频主时钟 (MCLK)，并通过 SAI1 模块输出给 Codec。
    • LPI2C1: 作为 I2C 主设备，用于通过 I2C 总线向 WM8960 Codec 发送配置命令（如设置采样率、音量、主从模式等）。
    • SAI1: 串行音频接口，配置为 **BCLK/LRCLK 的从设备 (Slave)**。它接收来自 Codec 的 BCLK 和 LRCLK 来同步数据传输，并通过数据引脚接收录音数据 (RX) 并发送播放数据 (TX)。
      • SAI1 RX FIFO: 接收来自 Codec 的数字音频数据，并将数据暂存起来。当 FIFO 达到一定阈值时，会触发 EDMA 传输请求。
      • SAI1 TX FIFO: 接收来自 EDMA 的播放数据，并通过 SAI 接口发送给 Codec。当 FIFO 需要数据时，会触发 EDMA 传输请求。
    • DMAMUX: 将 SAI1 模块的 RX/TX EDMA 传输请求路由到特定的 EDMA 通道。
    • EDMA: 增强型 DMA 控制器，负责在 SAI 的 FIFO 和内存缓冲区之间高效地传输音频数据，无需 CPU 干预。
    • 内存缓冲区: 位于微控制器 RAM 中的一块区域，用于临时存储录制到的音频数据，以及存放等待播放的音频数据。

  2. 外部设备:

    • WM8960 Codec: 音频编解码器。
      • 接收微控制器提供的 MCLK。
      • 接收微控制器通过 I2C 发送的配置命令。
      • 作为 **BCLK/LRCLK 的主设备 (Master)**，根据 MCLK 和配置信息，内部生成并输出 BCLK 和 LRCLK 给 SAI1。
      • 将来自麦克风的模拟音频转换为数字音频 (ADC)，并通过数字音频输出引脚发送给 SAI1 RX FIFO。
      • 将来自 SAI1 TX FIFO 的数字音频数据转换为模拟音频 (DAC)，并通过模拟音频输出引脚发送给耳机/扬声器。
    • 麦克风: 提供模拟音频输入。
    • 耳机/扬声器: 输出模拟音频。

时钟和数据流：

  • 时钟流： MCLK 从 MCU 流向 Codec；BCLK 和 LRCLK 从 Codec 流向 MCU (SAI1)。
  • 配置流： I2C 命令从 MCU 流向 Codec。
  • 数据流 (录音 - RX): 麦克风 (模拟) -> Codec (ADC -> 数字) -> Codec 数字输出 -> SAI1 RX FIFO -> EDMA Channel RX -> 内存缓冲区。这个过程由 Codec 生成的 BCLK 和 LRCLK 同步。
  • 数据流 (播放 - TX): 内存缓冲区 -> EDMA Channel TX -> SAI1 TX FIFO -> SAI1 数字输出 -> Codec (DAC -> 模拟) -> Codec 模拟输出 -> 耳机/扬声器。这个过程也由 Codec 生成的 BCLK 和 LRCLK 同步。

这个图和说明应该能清晰地展示出系统中各个组件的角色分工、连接方式以及音频数据和时钟的流动路径。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
graph LR
    subgraph MCU [MCU MIMXRT1060]
        Clock(音频PLL 时钟)
        I2C(LPI2C1 I2C Master)
        SAI[SAI1 BCLK_LRCLK Slave]
        DMAMUX[DMAMUX]
        EDMA[EDMA Channel RX TX]
        Memory[内存缓冲区]
    end

    Codec[WM8960 Codec<br>BCLK_LRCLK Master<br>MCLK Input]
    Mic[麦克风]
    Headphones[耳机 扬声器]

    %% Clock Flow
    Clock --> Codec

    %% Configuration Flow
    I2C --> Codec

    %% Data and Clock Flow (Playback - TX)
    Memory --> EDMA
    EDMA --> SAI
    SAI --> Codec
    SAI <-- Codec
    Codec --> Headphones

    %% Data Flow (Recording - RX)
    Mic --> Codec
    Codec --> SAI
    SAI --> DMAMUX
    DMAMUX --> EDMA
    EDMA --> Memory

    %% Note on EDMA Trigger: SAI FIFOs trigger EDMA requests via DMAMUX
    SAI --> DMAMUX
    DMAMUX --> EDMA
style Codec stroke:#FF0000

RT1060 evkmimxrt1060_sai_edma_record_playback 详解

https://dustofstars.github.io/NXP/RT1060/SAI/rt1060-evkmimxrt1060-sai-edma-record-playback-详解/

作者

Gavin

发布于

2025-05-28

更新于

2025-05-28

许可协议

CC BY-NC-SA 4.0

#
关注我

目录

分类

标签

ARM5
BLE1
Boot1
BootROM7
DMA2
Demo19
FLASH1
GPIO2
GPIO中断1
Getting Started4
IC验证17
Icarus User Guide12
Icarus用户指南12
KW381
Leetcode8
MemoryMap1
NLP5
NXP36
Numpy1
PDF1
PyTorch1
Python5
RAM1
ROM1
RT10508
RT6007
ReferenceManual1
SAI1
STL3
System Verilog17
TIMER1
Thread1
UART4
UVM17
ZigBee1
eDMA4
hardware3
pyTorch1
vector1
vim1
中断3
二分查找1
代码随想录6
原理图3
数据探索1
数据结构3
数组6
考研英语100句20
英语20
设计流程1
链表1
Your browser is out-of-date!

Update your browser to view this website correctly.&npsb;Update my browser now

×

×
