第7节 RT1050 硬件启动模式详解

硬件启动配置

外部设备设备配置

1. 开发板配置选项

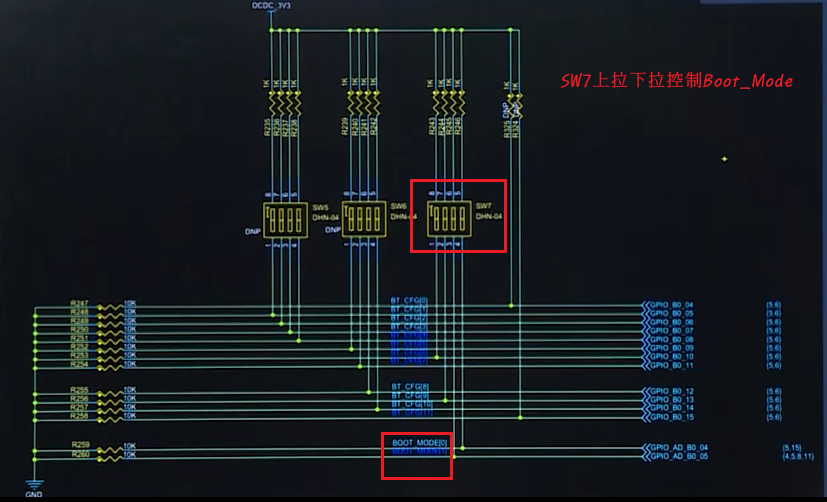

2. 启动配置选项电路

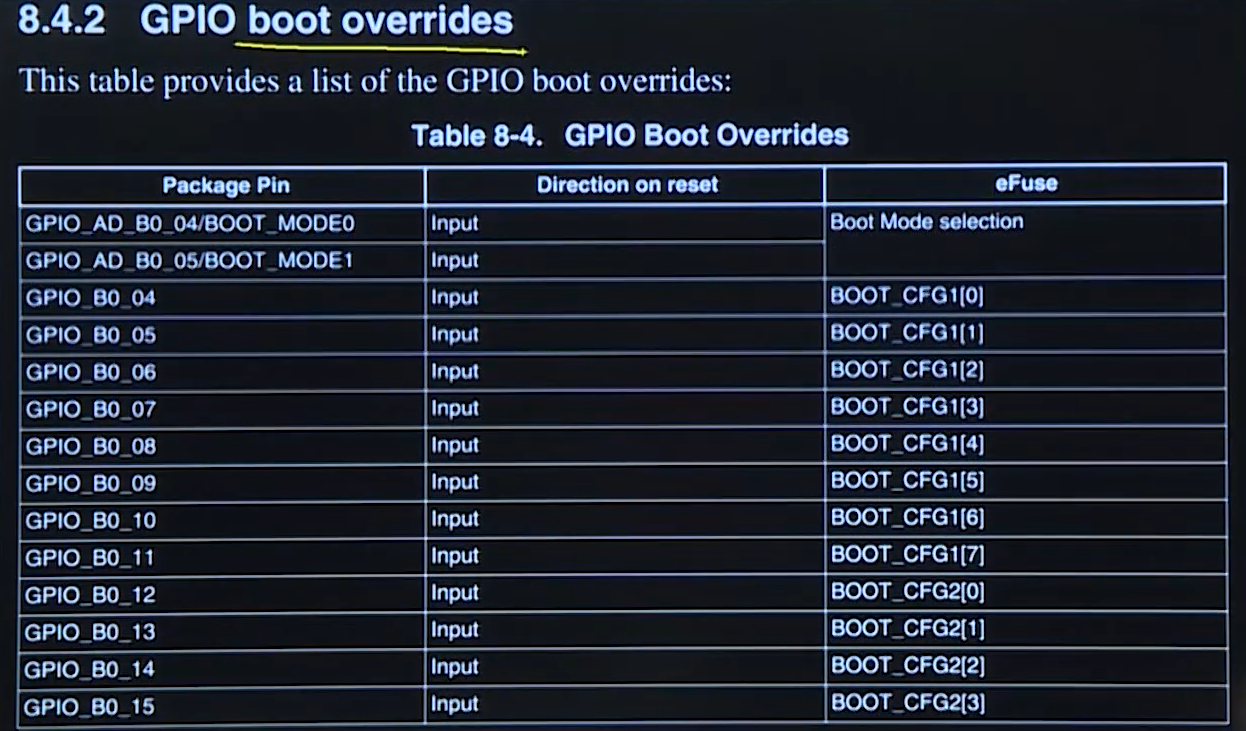

3. 启动配置引脚



4. 启动模式选择

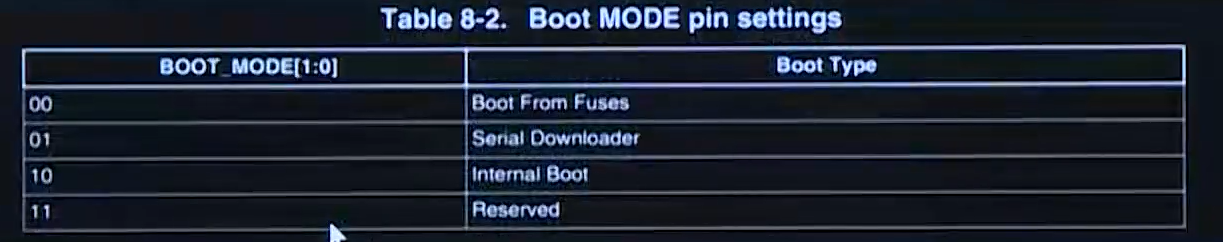

   启动模式选择可以有：从Fuses、从串口下载、从内部；

5. 串行Flash配置选项

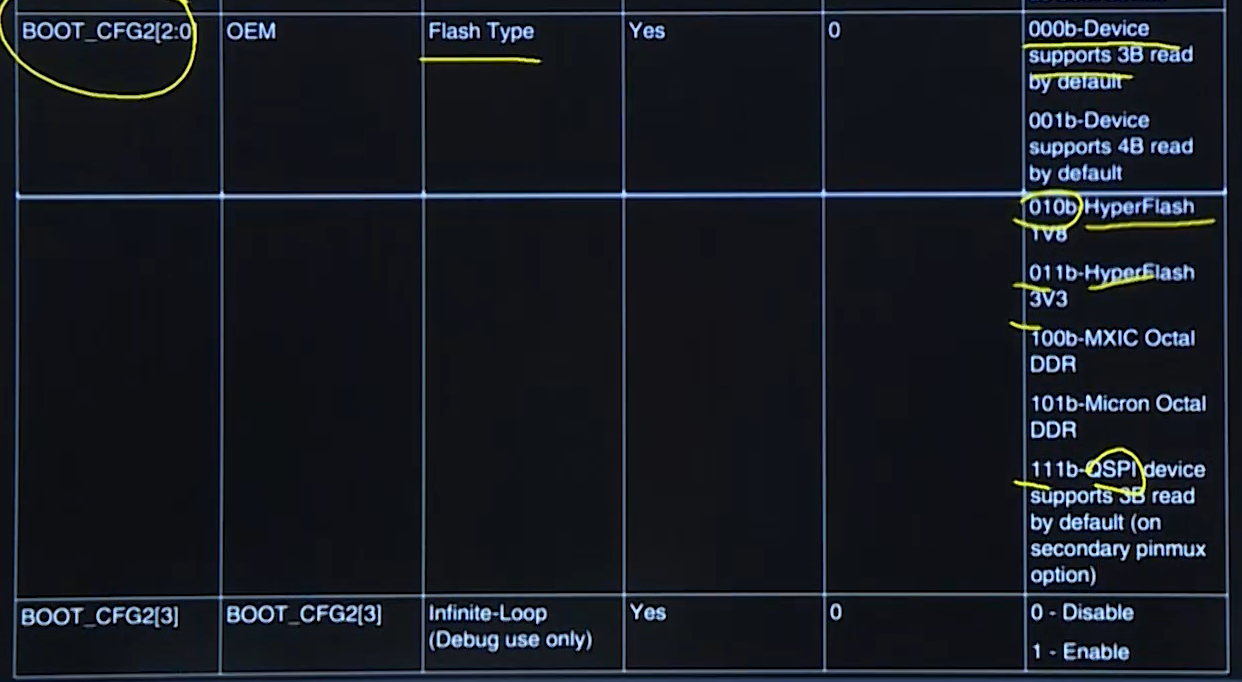

   这两位控制支持的Flash Type；

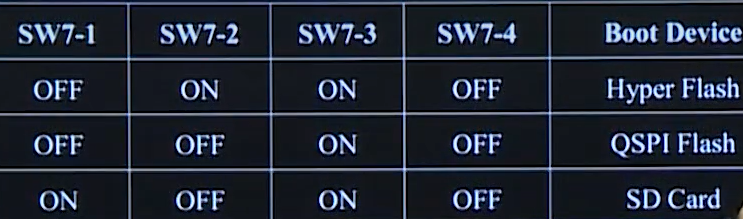

   即SW7的前两位确定Flash的规格，后两位确定启动的方式！

Nor Flash 启动流程

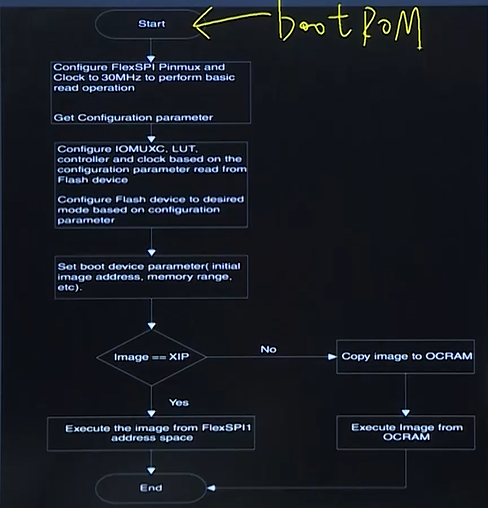

BootRom里面的程序：

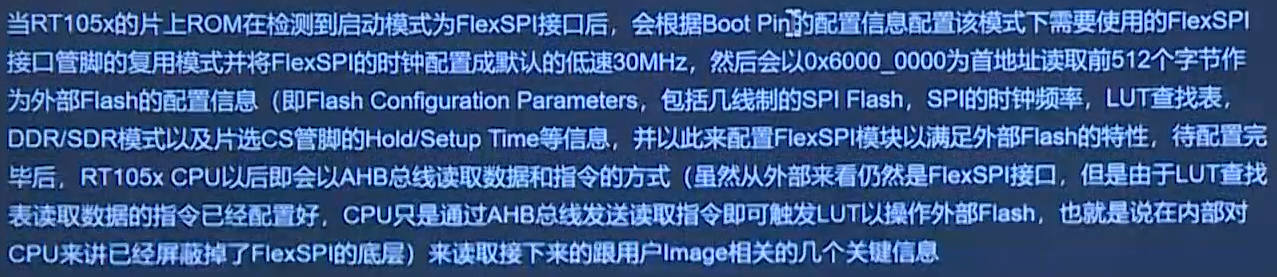

1. 配置 FlexSPI 的Pin复用功能，配置时钟频率30MHz，进行基础的读取操作；
   • FlexSPI最高300MHz，这里不知道外部Flash是啥情况，配置为低速时钟用来读NorFlash的头上的配置信息；
   • 获取到外部Flash的配置参数；
2. 读取了外部Flash的配置参数之后，RT用来配置它的外设 FlexSPI ；
   • 它是根据读取的外部Flash的配置参数，来配置FlexSPI；
3. 设置boot device 参数
   • Image 地址， memory范围；
   • 即：**真正的代码段的地址和长度**；
4. 判断Image是否直接在Flash的片上进行取址：
   1. 如果XIP，则从FlexSPI1的地址空间中执行Image；
   2. 如果非XIP，则拷贝到OCRAM中，再从OCRAM中运行Image；

Flash的配置参数

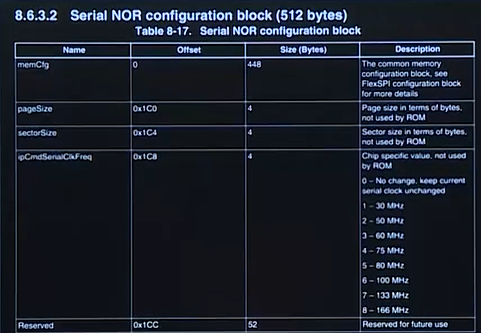

512字节的串口Nor Flash配置字段：

• memCfg：外部时序，时钟等；
• pageSize：页大小；
• sectorSize：块大小；
• xxxClkFreq: 串口的时钟频率；

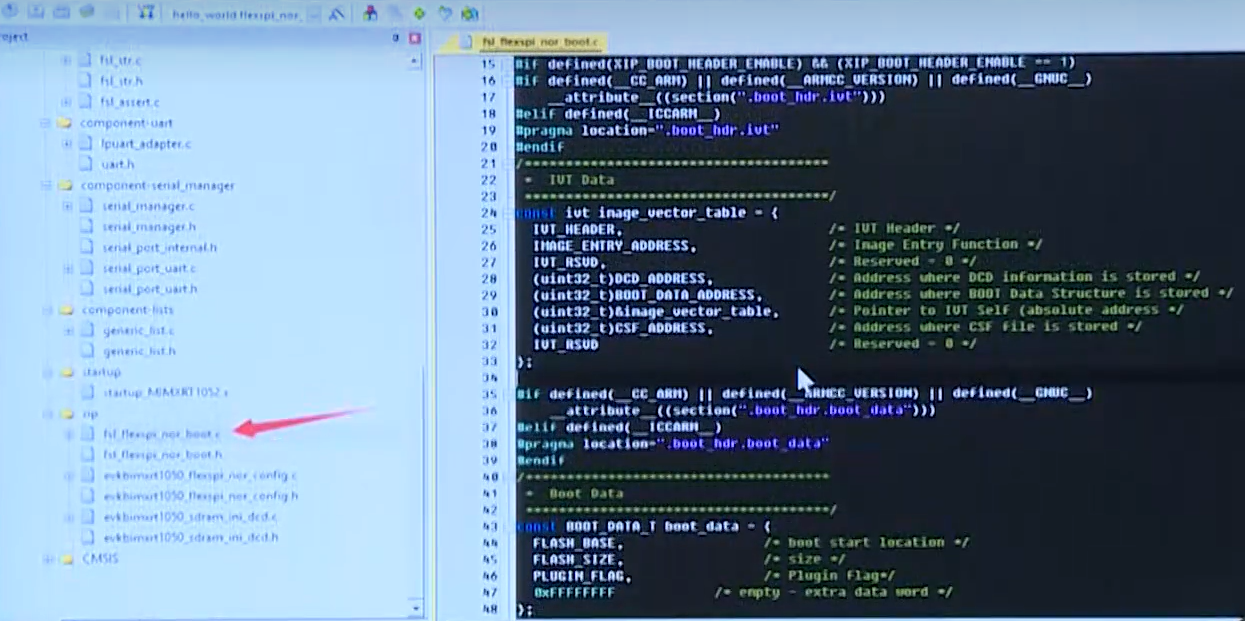

工程代码：

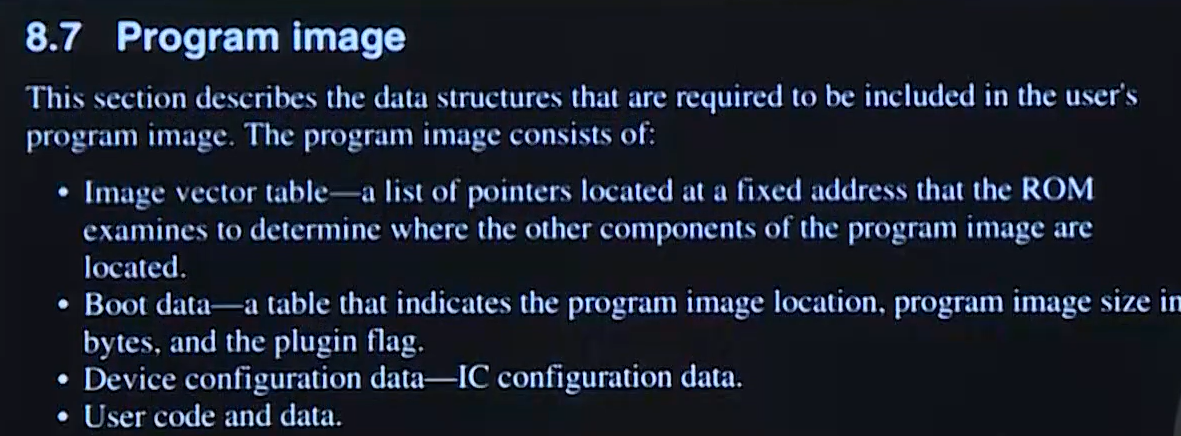

Image的关键信息

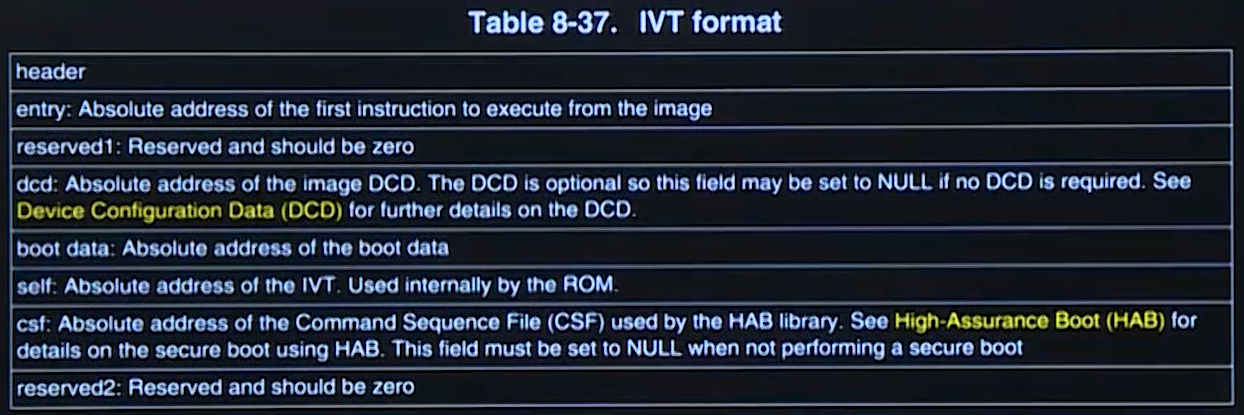

• Image vector table（IVT）：声明image的具体位置，即代码在 nor flash 的具体位置是多少；
• Boot data：image位置和大小；
• Device configuration data （DCD）：
• User code and data：

IVT + Boot data

• IVT 需要放在外部Flash的固定偏移地址，供ROM读取以便让系统知道用户Image的第一条可执行指令放在哪里，以及Boot Data和DCD的存放位置；

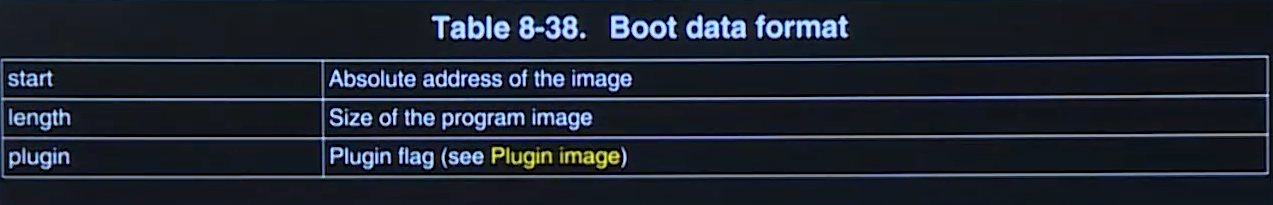

• BootData保存了完整的Image首地址和整个Image所占大小；



• 程序代码：



DCD

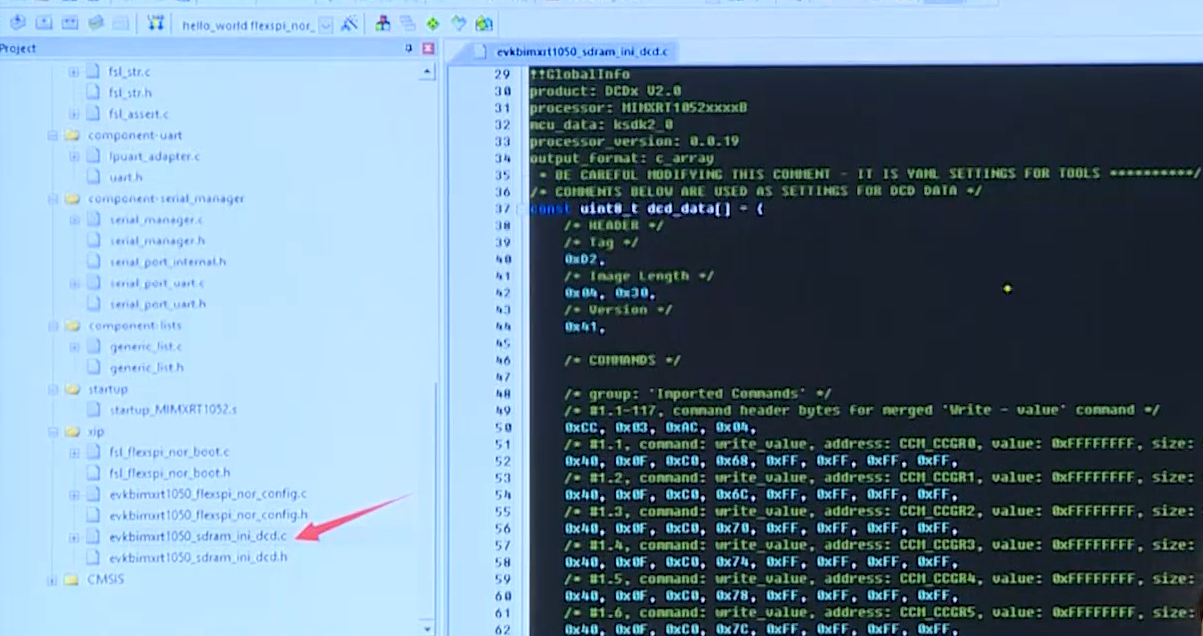

• DCD包含了一些配置命令以便在跳到用户程序入口之前，供ROM调用配置内部外设以更好的匹配外部IC，一般如果系统外挂了SDRAM的情况下需要配置好DCD；

• 程序代码：
