RT1050开发--第5节 RT1050 Hello World （Keil V5）

第5节 RT1050 Hello World （Keil V5）

HelloWorld工程介绍

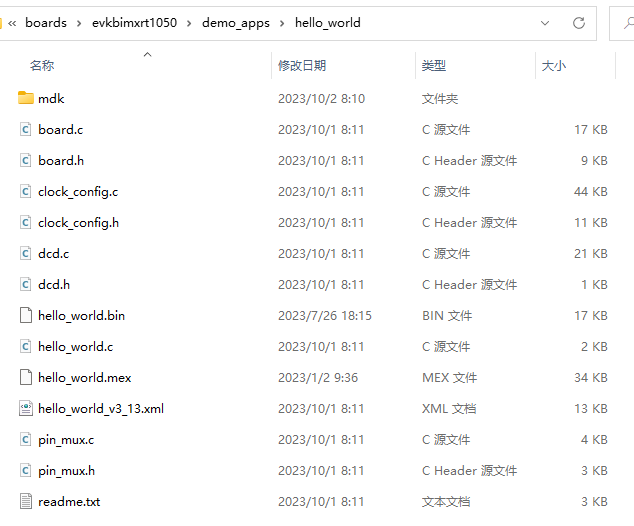

工程文件位置

C:\Users\Gavin\Documents\RT\Keil5\rt1050 keil sdk & doc\SDK_2_14_0_EVKB-IMXRT1050\boards\evkbimxrt1050\demo_apps\hello_world\

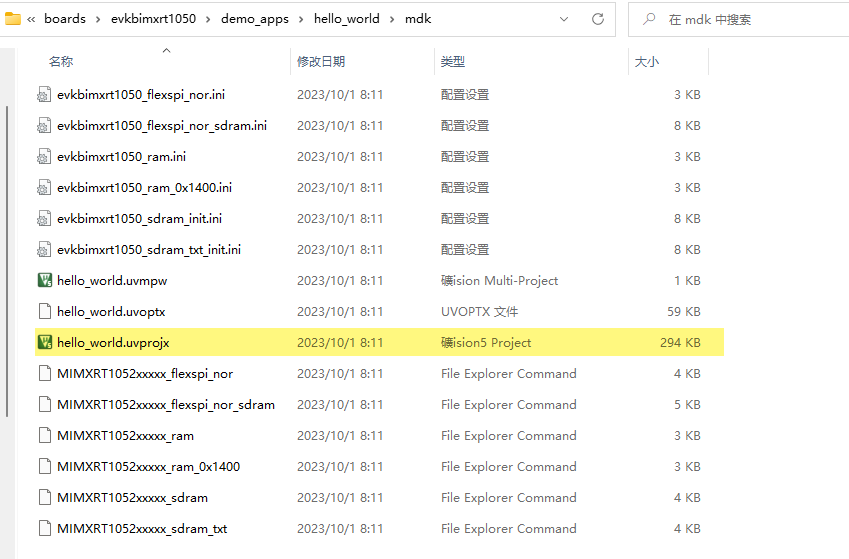

Keil工程位置

---

MDK工程目录结构

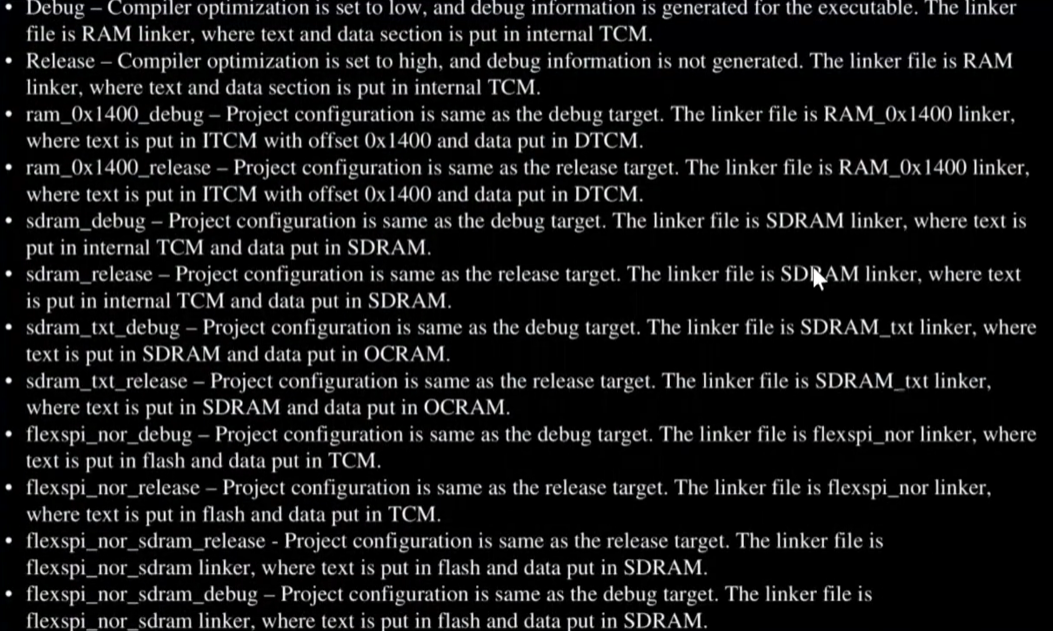

几种工程目标

—> 我们在这里用的是flexspi_nor_debug工程，代码段放在nor flash，数据段放在TCM中！

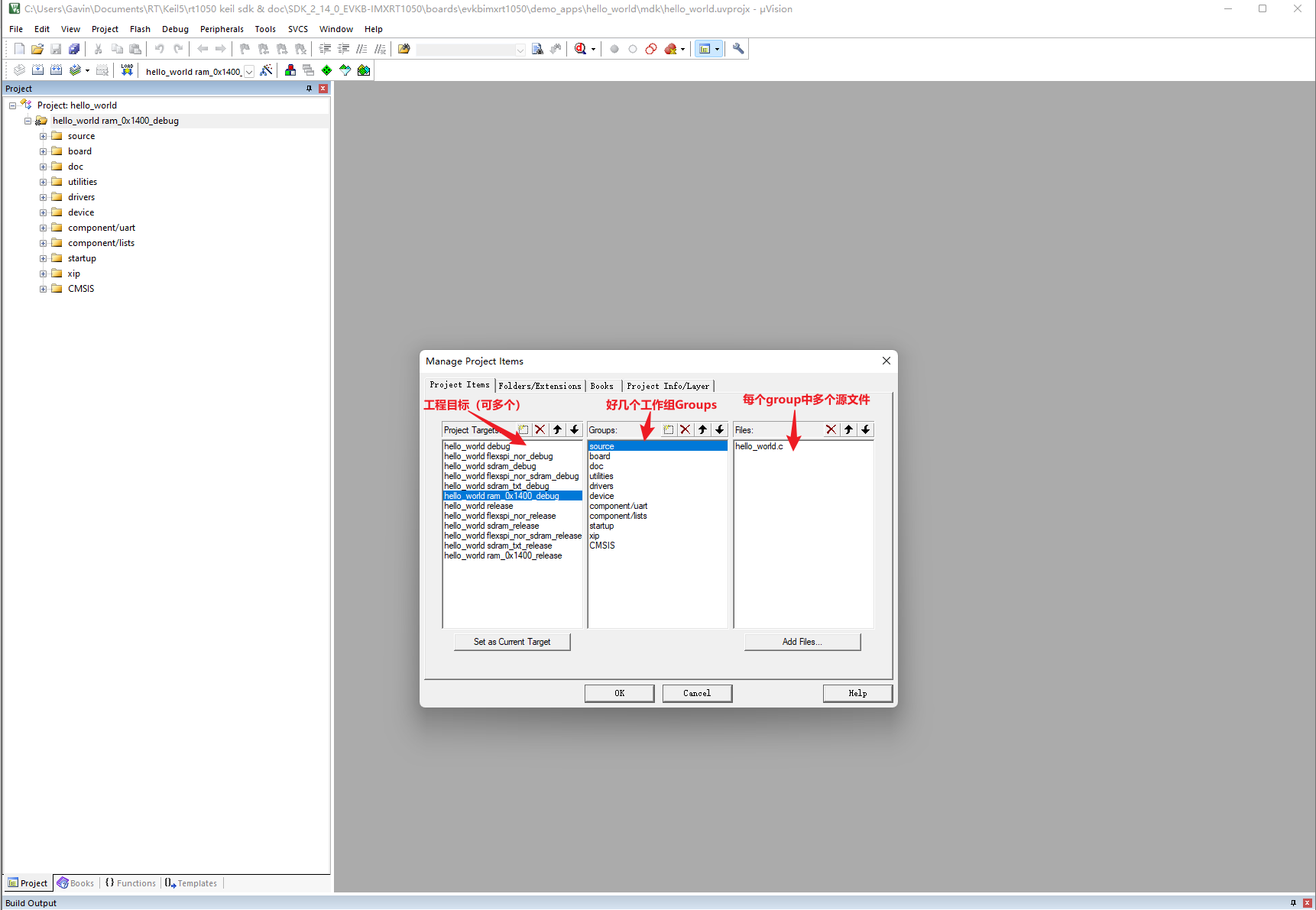

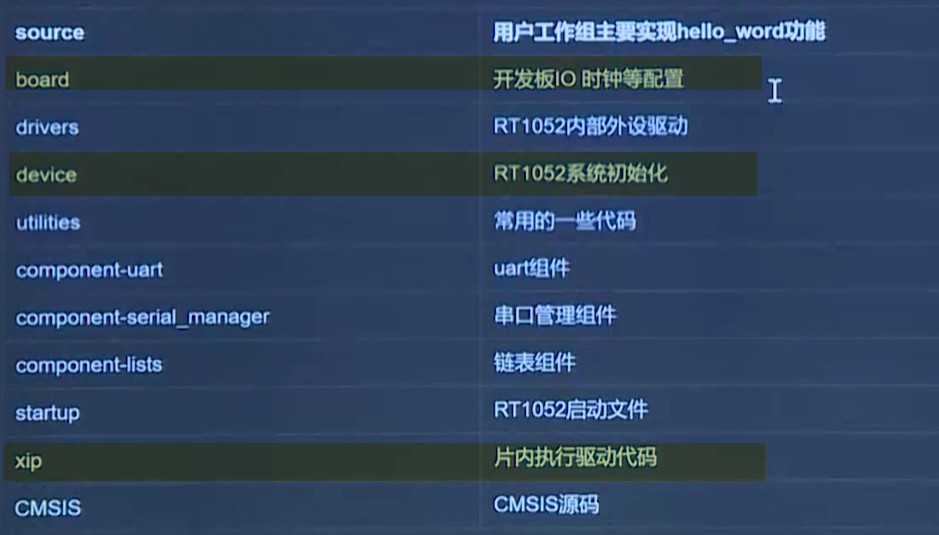

工程工作组

关于xip的用处：

• 由于RT没有内部Flash，代码都存放在外部ROM空间，那么，在系统启动时，RT是不知道外部flash的信息的，比如：代码地址，空间大小等等；
• 所以，需要把这些信息先存放在外部Flash中，然后RT通过SPI通信获得了这部分信息之后，才可以到外部Flash中去取指令；

打造自己的HelloWorld工程

SDK工程路径

创建hello_world工程

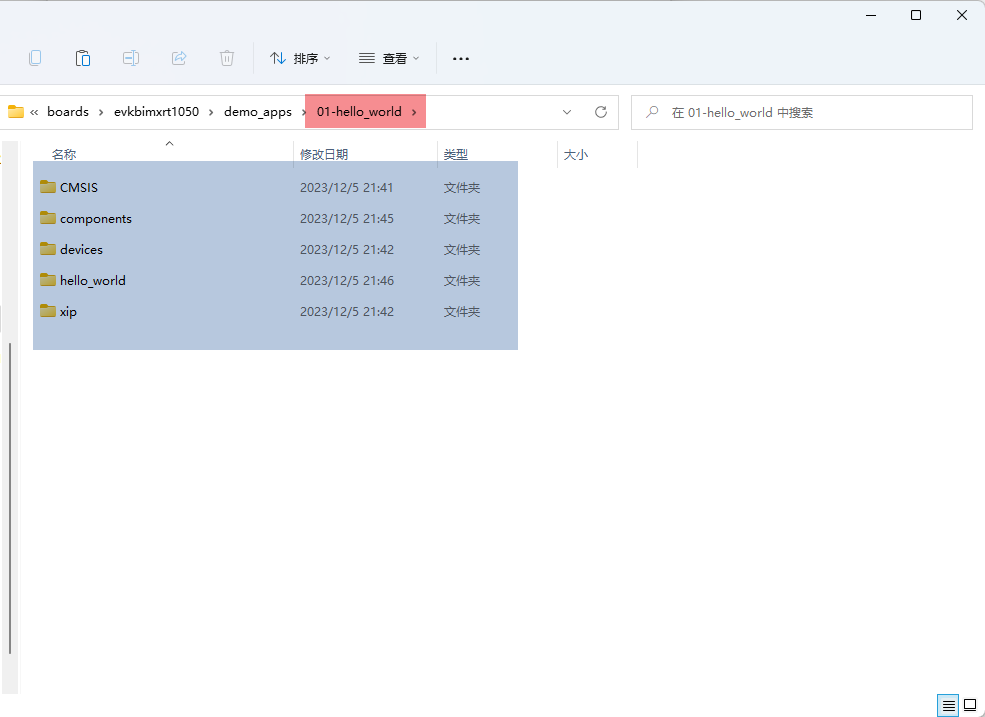

• 创建01-hello_world文件夹；
• 复制SDK的主要文件；

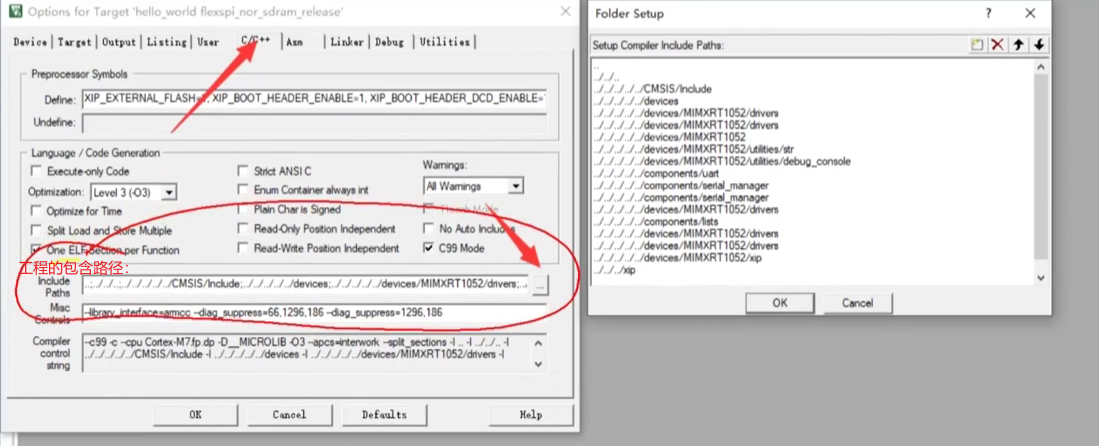

  • 根据工程包含的路径复制，得到：
  •

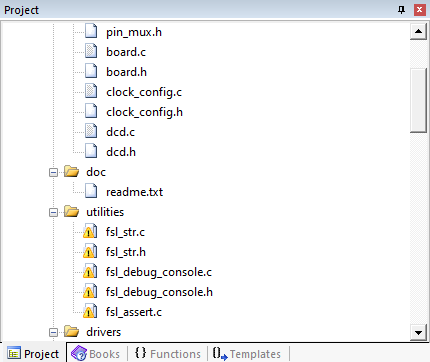

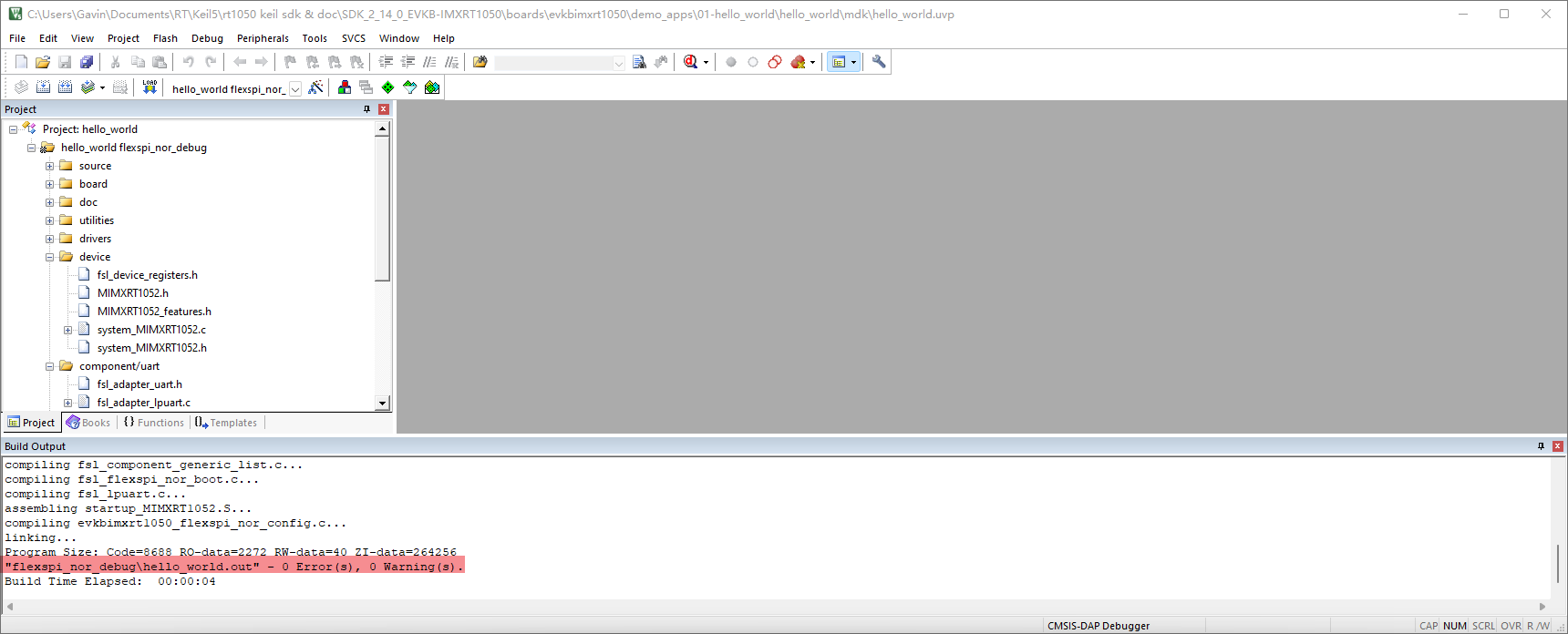

• 打开这个新建的工程，消除找不到文件的感叹号❗
•

—> 消除方法：通过使用文本编辑器打开该Keil工程，全文搜索并替换这几个include的相对路径！

—> Reload!

—> 完成！

分析Hello_world.c

int main(void)
{
    char ch;

    /* Init board hardware. 初始化开发板*/
    BOARD_ConfigMPU();  				//配置内存保护单元
    BOARD_InitBootPins();				//初始化开发板IO模式
    BOARD_InitBootClocks();				//初始化开发板系统时钟
    BOARD_InitDebugConsole();			//初始化调试控制台

    /* Just enable the trace clock, leave coresight initialization to IDE debugger */
    SystemCoreClockUpdate();
    CLOCK_EnableClock(kCLOCK_Trace);

    PRINTF("hello world.\r\n");

    while (1)
    {
        ch = GETCHAR();
        PUTCHAR(ch);
    }
}

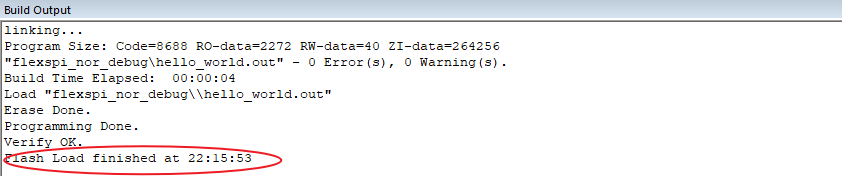

烧写代码

Keil 快捷键 F8

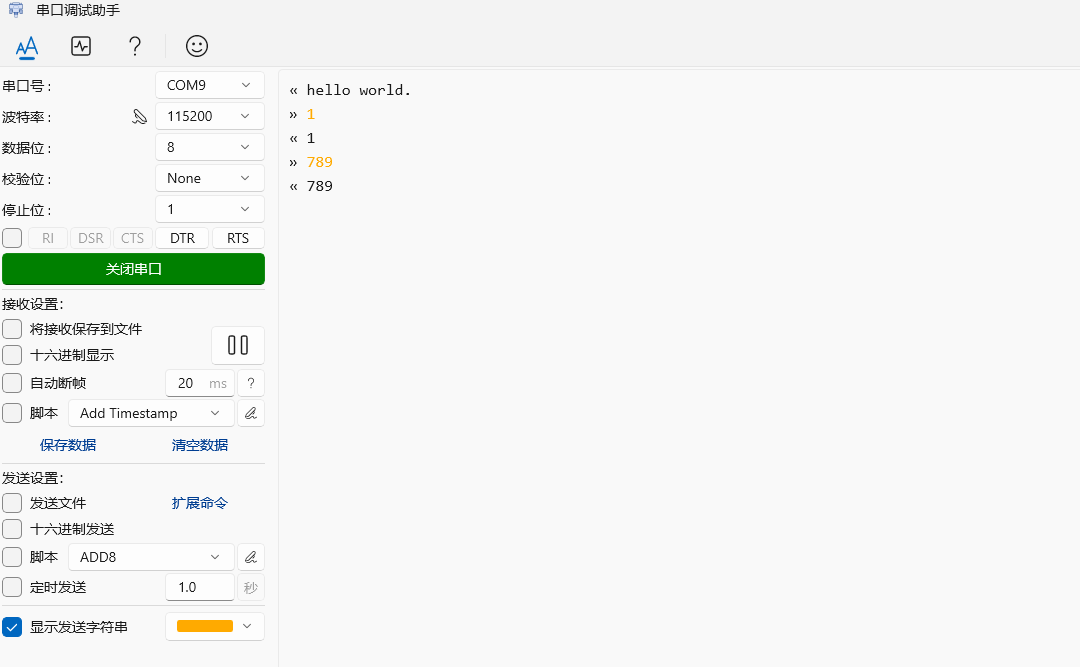

实验现象
