RT1050开发--第3节 RT1050硬件平台

第3节 RT1050硬件平台使用

RT1050 EVKB开发板介绍

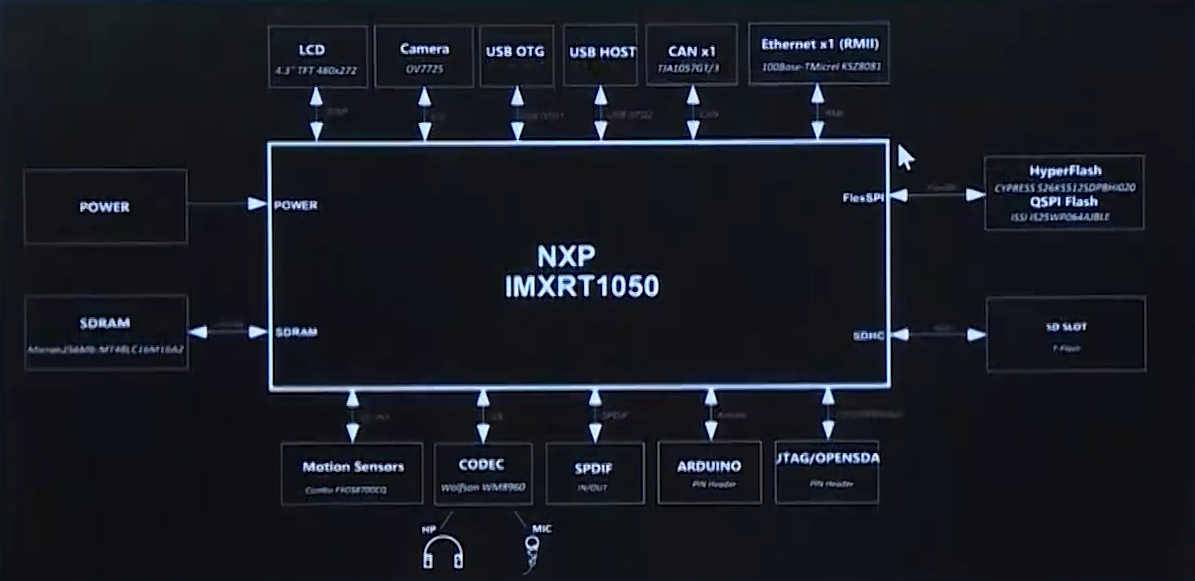

EVKB硬件框图

1. 原理图

• FlexSPI：

  • HyperFlash –高性能高速 CYPRESS S26K
  • QSPI Flash
  • –> **用于外部扩展ROM存储器**；

• SDRAM：

  • 16bit接口，内部控制器是SEMC！
  • 扩展RAM；

• SDMC：

  • 使用SD卡存储大型文件；

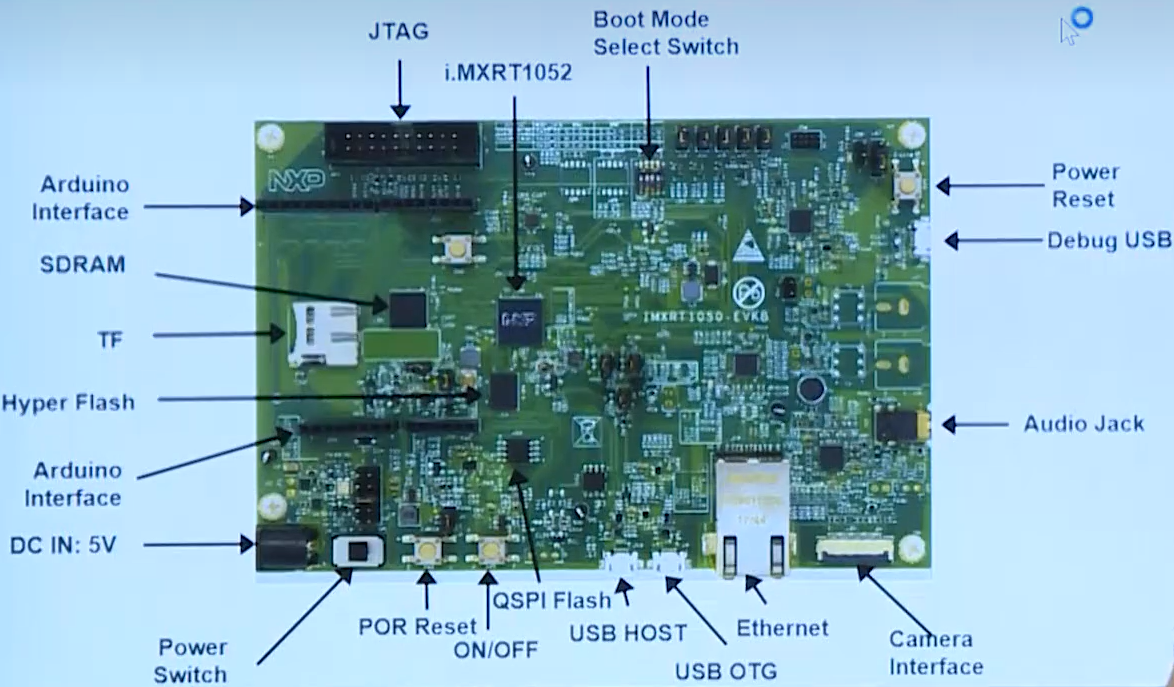

PCB图

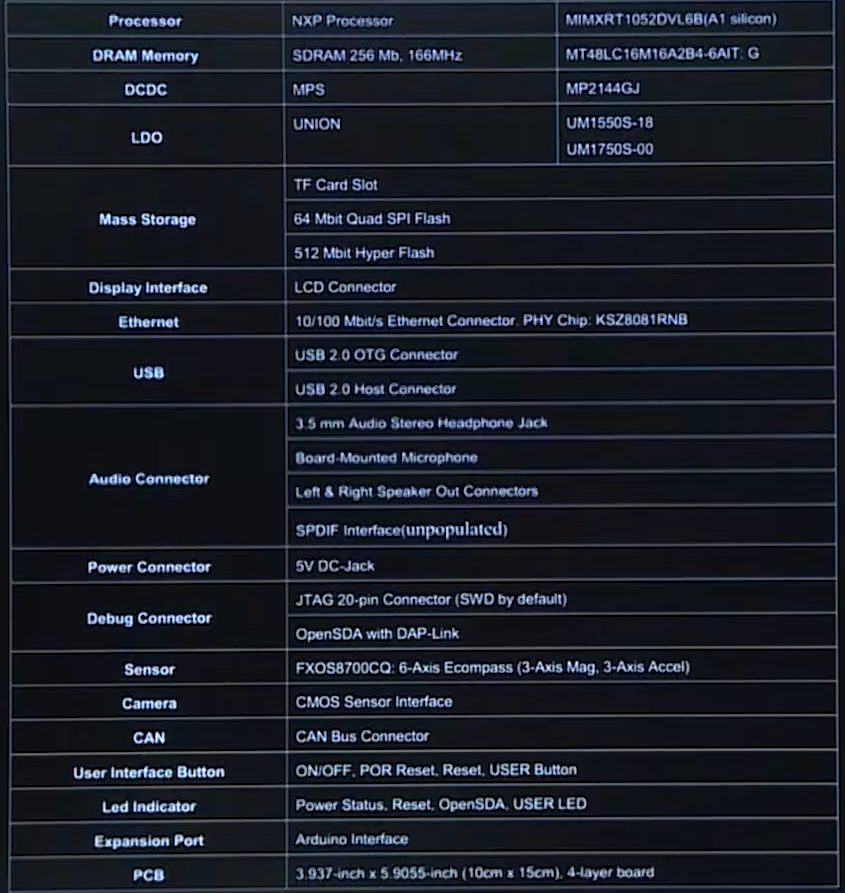

1. 开发板硬件清单

• 重点看一下Mass Storage，可以看到除了SD卡外，还有64M的QSPI Flash和512M的HyperFlash；

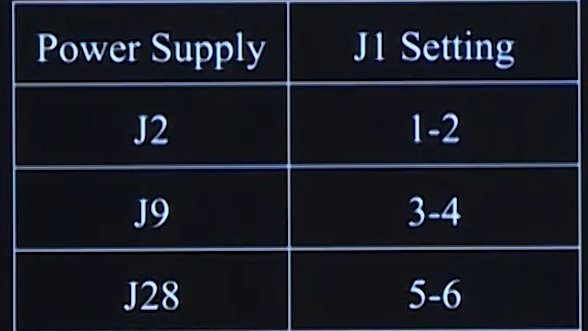

2. 开发板供电模式



   J1 放在5-6时，由OpenSDA那个USB口供电：J28；

开发板启动模式配置

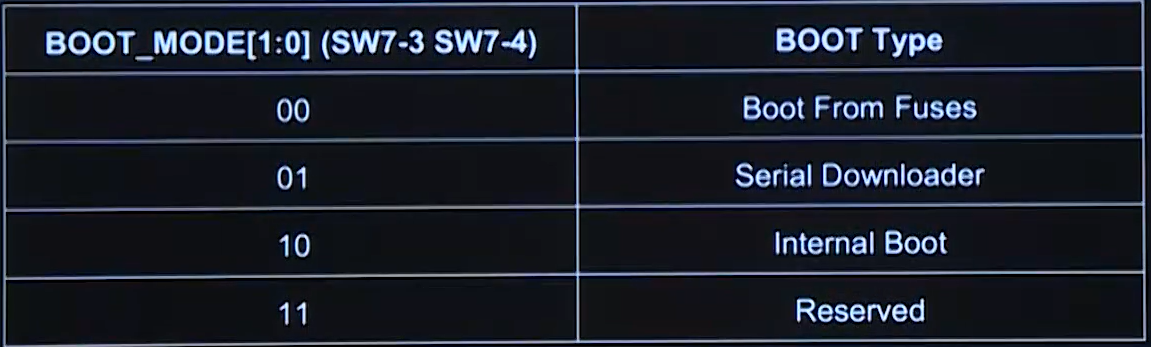

启动配置引脚

• 最常用的是：10–Internal Boot 模式！
• SW7就是4个拨码开关：x-x-1-0 –> Internal Boot！

---

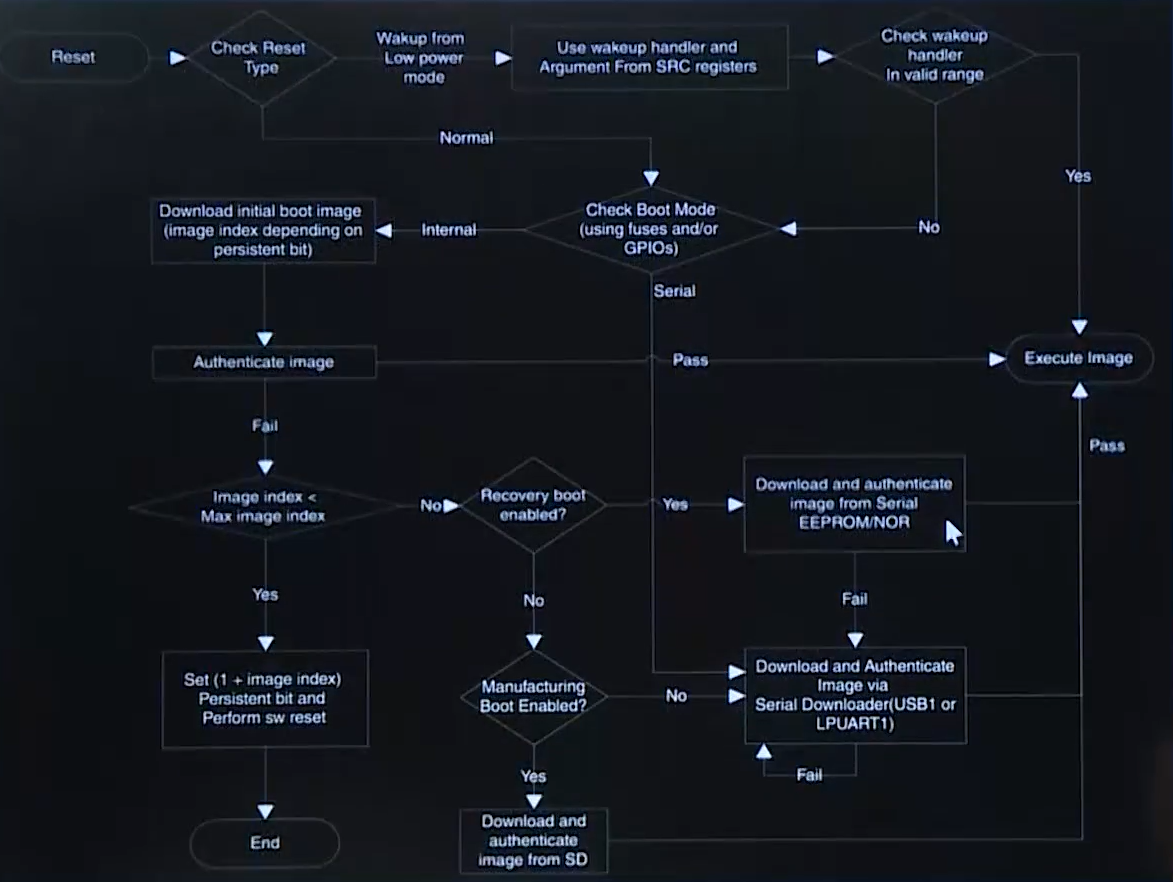

高级启动序列

即：Internal Boot的执行流程：

• 最上方是低功耗的WakeUp检测；如果是WakeUp模式启动，就正常Execute Image；
• 如果不是，就会检测Boot的启动模式；Internal Boot or 串口下载？
  • Internal Boot：
    • 根据GPIO引脚的配置（高低电平），选择是从SD卡还是QSPI还是HyperFlash启动；
    • Authenticate image；
    • 校验通过就Execute Image；
  • 串口下载：*暂时略过*；

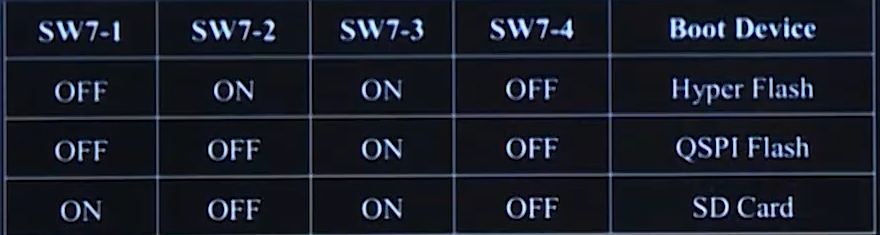

外部启动模式选择（通过拨码开关）

---

开发板烧写/仿真接口

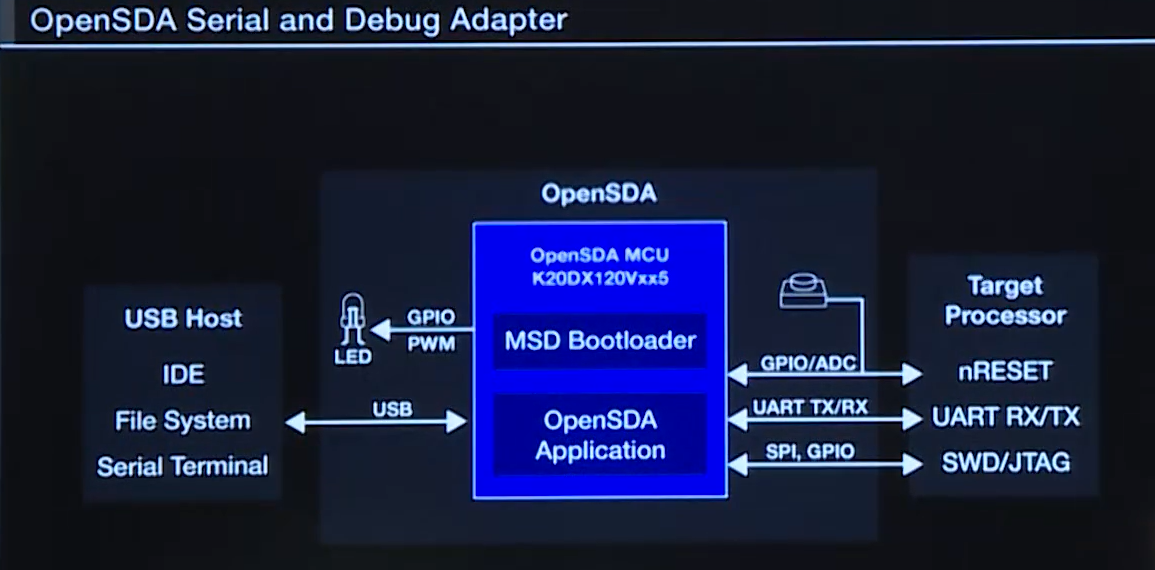

OpenSDA

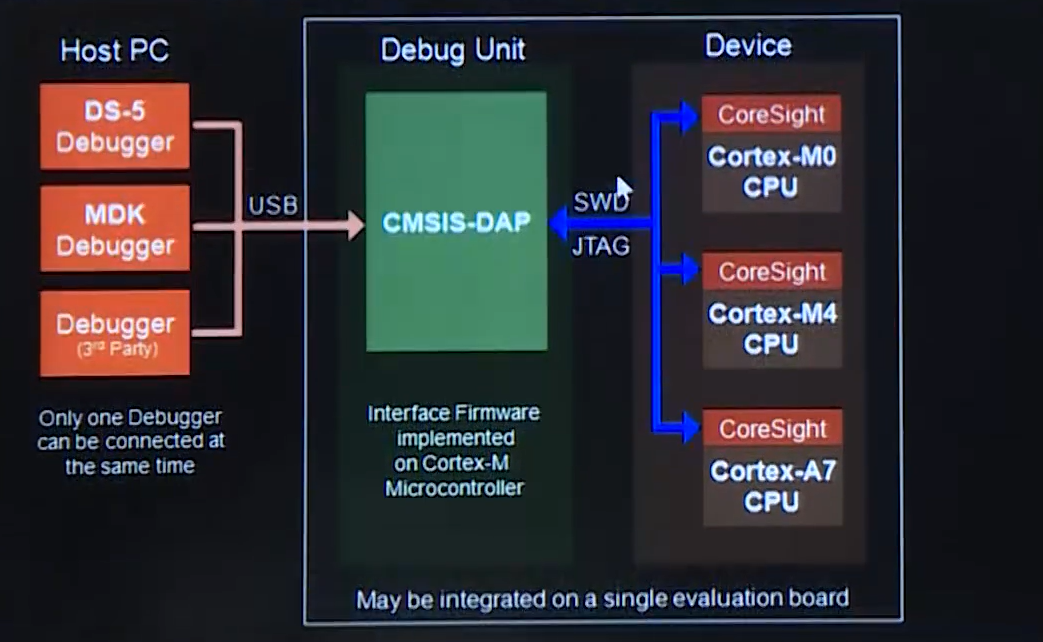

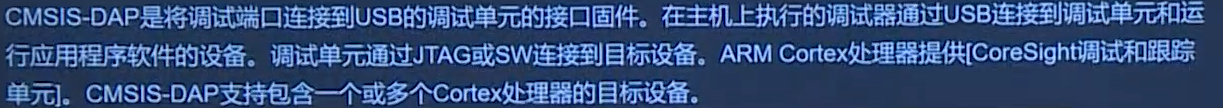

CMSIS-DAP接口

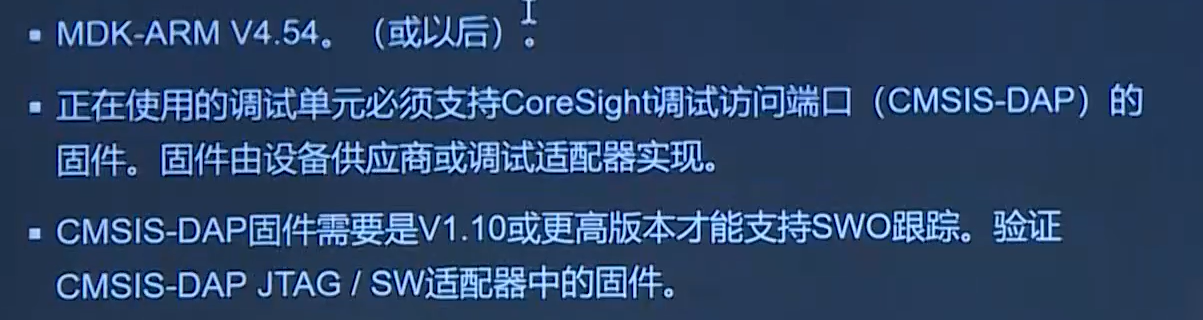

使用要求
