野火RT1052开发板1创建环境

野火RT1052开发板1 – NXP MCU-Link Pro + Keil V5 编译环境创建

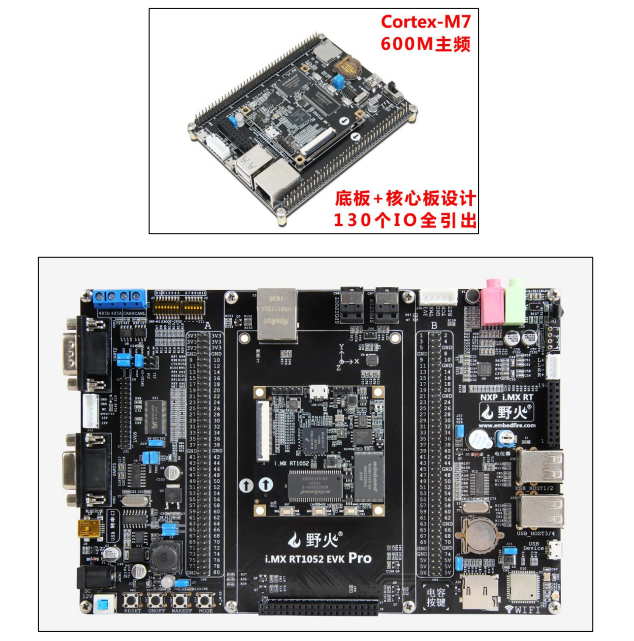

野火i.MX RT1052 EVK Pro是个很好的学习工具，野火不仅做了汉化，另外，把所有的Pin脚都做了引出，虽然是个老产品，但是一通百通所以这个系列准备使用野火的板子来入门，具体要更几篇待定…，但是尽量每一篇都有真东西，这是第一篇：使用NXP MCU-Link Pro + Keil V5，创建编译环境运行第一个demo。

芯片Part Number： 196pin 的工业级的 MIMXRT1052CVL5B

安装Keil V5

参考这个视频： https://www.bilibili.com/video/av544829324/?vd_source=e742ab928a70238934780b04b84d177d

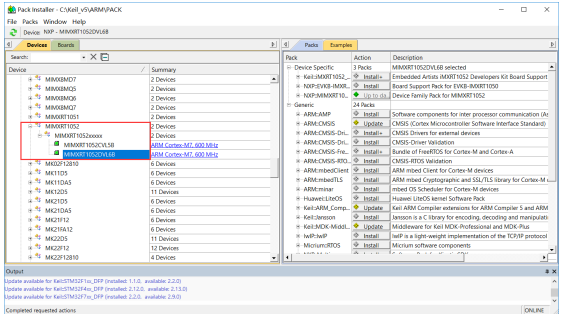

安装芯片包

KEIL5 需要自己安装对应芯片的芯片包。直接去 keil 的官网下载：http://www.keil.com/dd2/pack/
下载之后双击安装即可！

更换编译器

Keil的新版本不再提供ARM Compiler V5，因此需要自己下载，去百度这个关键词：**ARMCompiler_506_Windows_x86_b960.zip** 找到的就是最后一个V5编译器，下载并安装。

安装地址推荐：**C:\Keil_v5\ARM\ARMCC** (新建一个ARMCC文件夹，安装到这个文件夹)

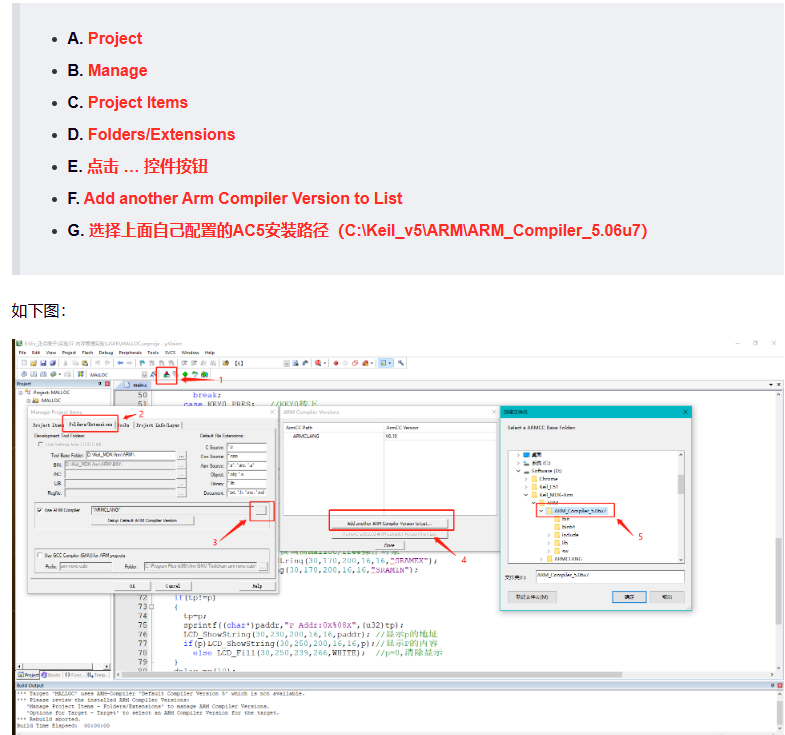

然后，需要在project中手动增加这个编译器：

Add another Arm Compiler Version to List：

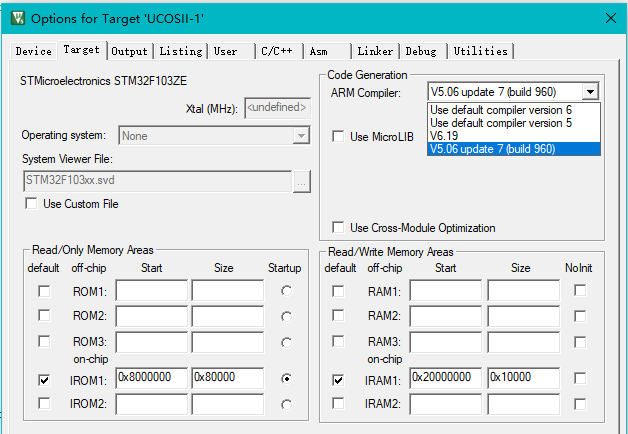

在项目中改为这个编译器：

更换Flash下载算法

i.MX RT 系列芯片内部不具备 FLASH 存储器，即其程序代码需要存储在外部的存储器中，使用时需要自己提供对应 FLASH 的下载算法给 KEIL 软件，野火 i.MX RT1052 系列开发板使用 32MB 的 SPI-NorFlash 芯片存储程序。野火提供了自己的Flash下载算法，有两个版本，寄存器版本和库函数版本：

iMXRT1052_W25Q256JV_CFG_By_Fire.FLM(寄存器版本工程使用)
Embedfire_RT1052_QSPI_R1.FLM（库函数版本工程使用）

需要把这两个文件复制到Keil的安装目录下：**C:\Keil_v5\ARM\Flash**

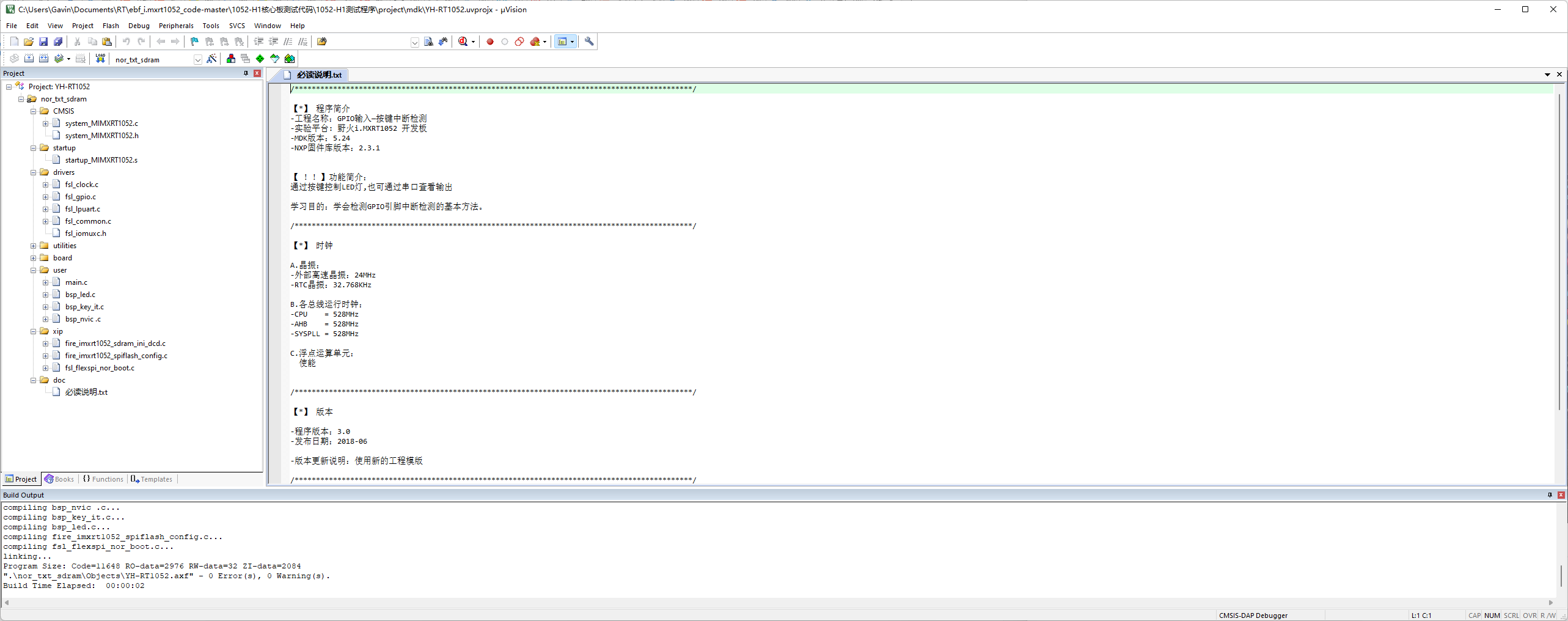

====> 到此为止，编译所需的软件基本整理完毕！==

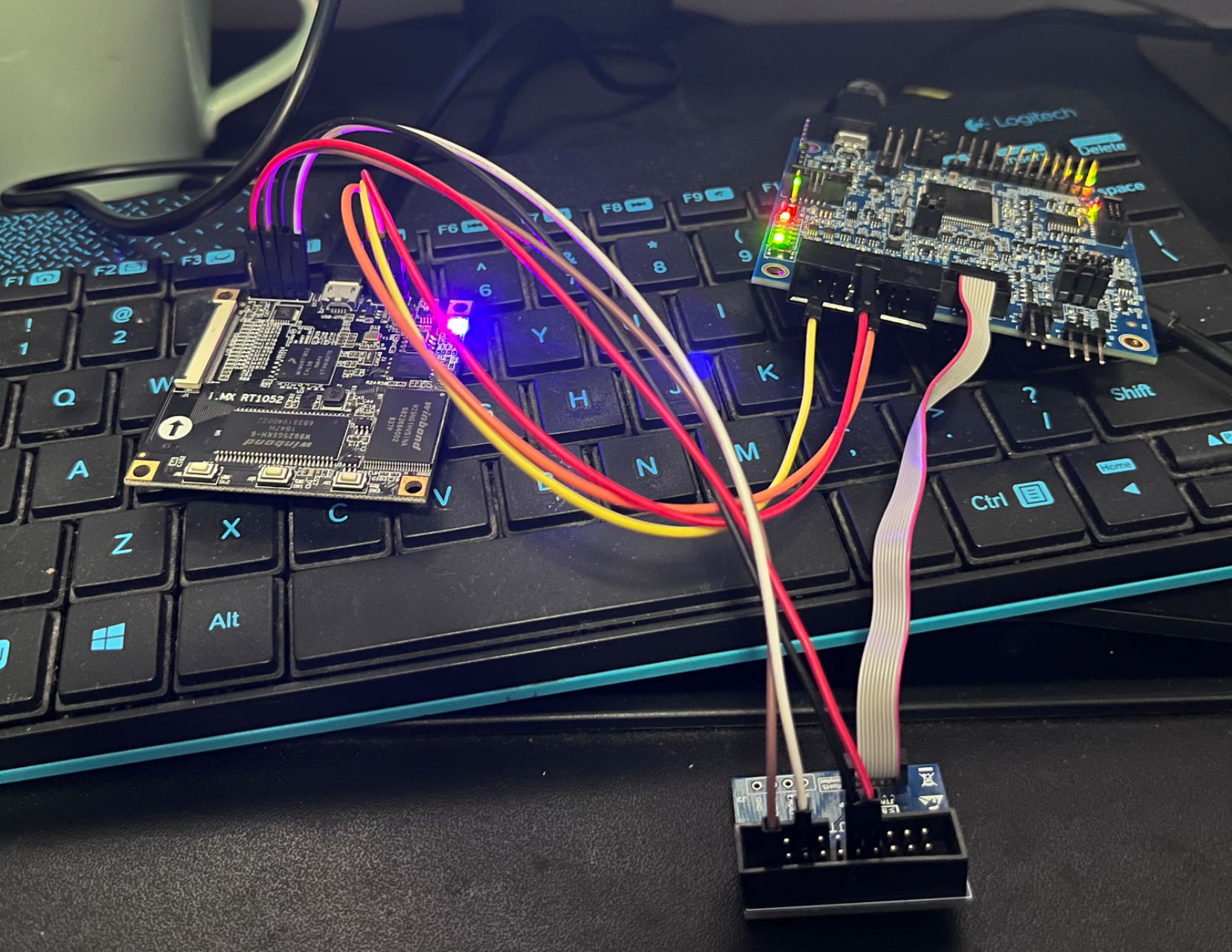

硬件连接

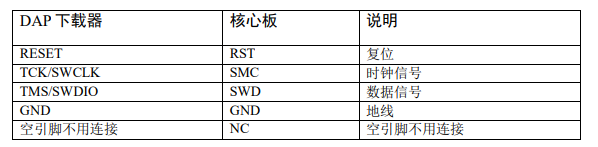

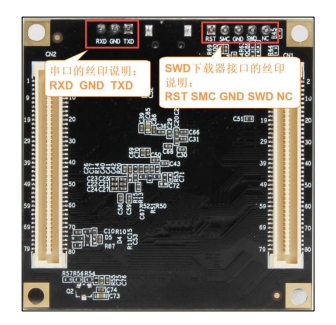

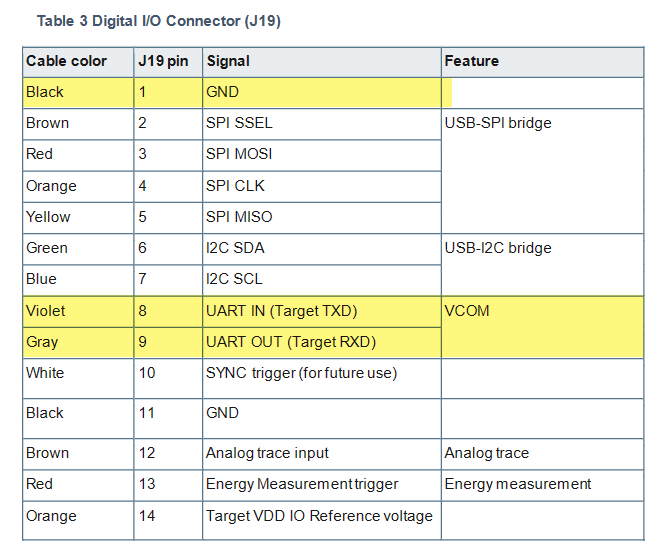

先把载板丢一边，看看这个核心板，核心板有一个供电口，一个SWD debug口，还有一个三线的UART接口。

原装的DAP下载器不见了，刚好试试NXP更为强大的MCU-Link Pro ! 小试牛刀！

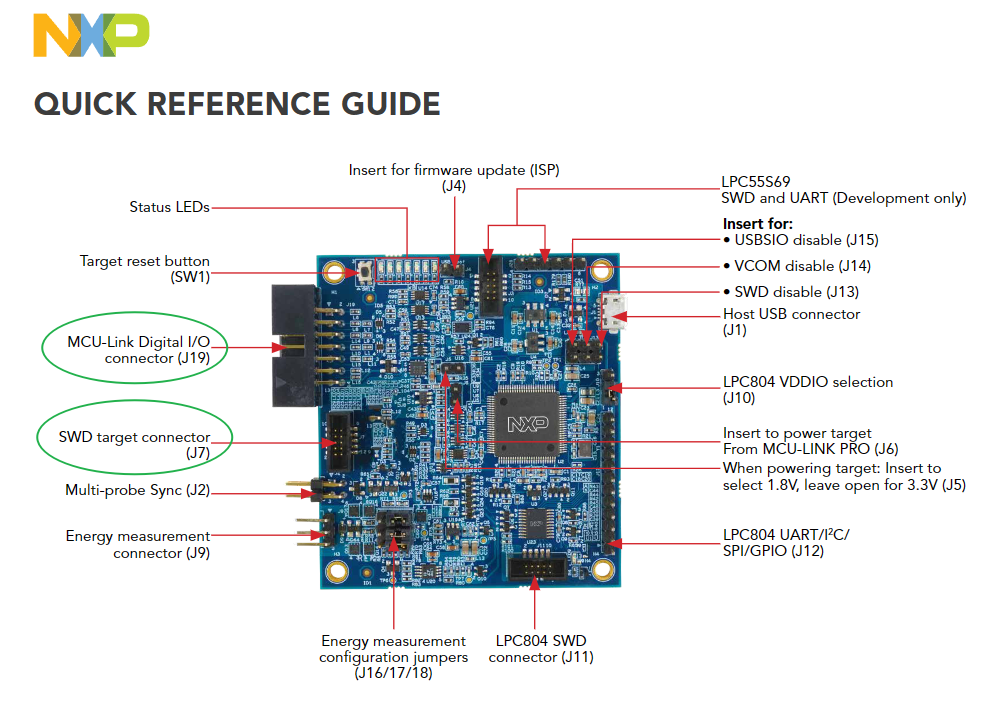

MCU-Link Pro

MCU-Link Pro的官方主页在这：MCU-Link Pro硬件调试器 | NXP 半导体

支持很多NXP产品的调试，而且可以方便的烧录CMSIS-DAP和JLink的固件，虽然贵点，但是相当于一颗更比两颗强，值了！

看一下这里对它的总体介绍：

MCU-Link Pro基于恩智浦的MCU-Link架构，可以在MCU-Link低成本硬件调试器和板载评估板中找到，所有这些版本都运行相同的固件。除了基本MCU-Link中的SWD调试、SWO分析和USB到UART桥接功能(VCOM)之外，MCU-LinkPro型号还增加了J-Link LITE固件选项、能量测量、模拟信号监视器、USB转SPI和I2C桥接功能，以及外设仿真的板载LPC804。 MCU-Link Pro基于Arm® Cortex-M33®双核LPC55S69微控制器，并具有高速USB接口，提供低成本、高性能的调试。
